  • RL10120中继镜 增距镜 Relay Lens | 隆测
1 / 1

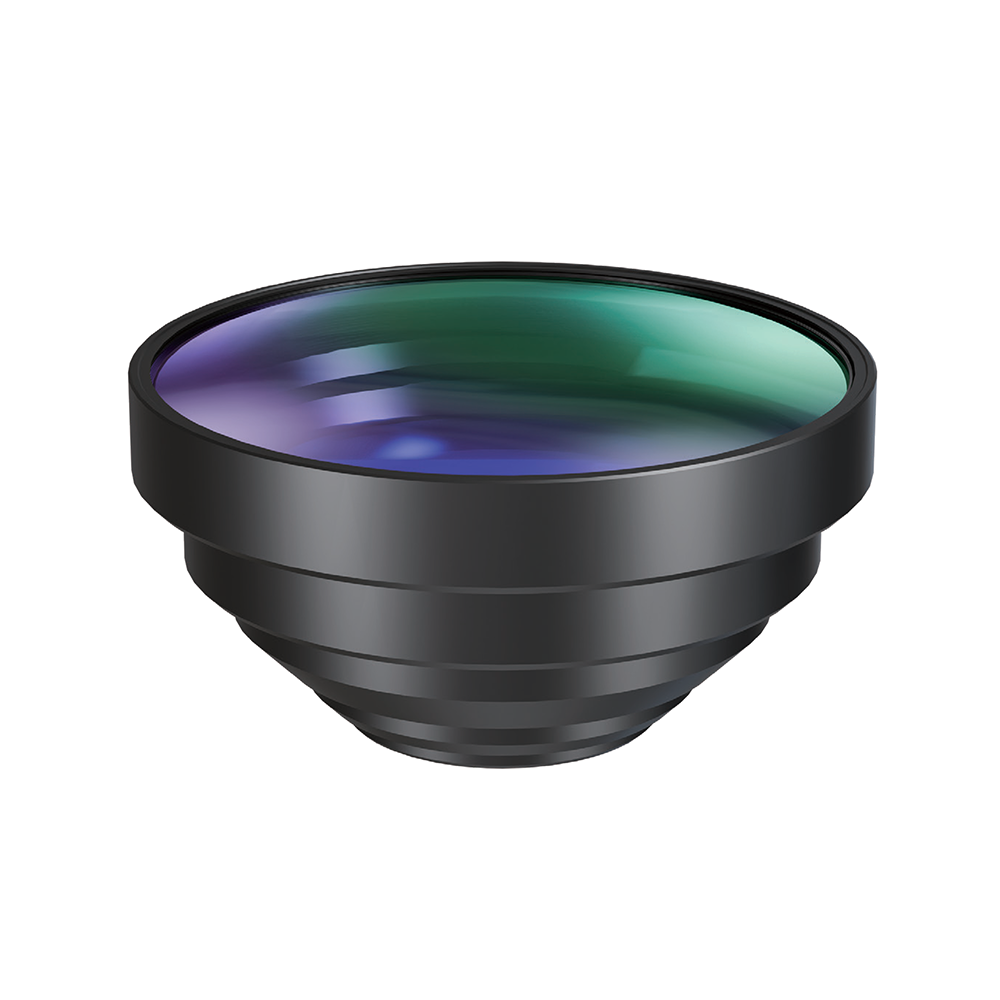

RL10120中继镜 增距镜 Relay Lens
产品特点
① 大广角，大出瞳
② 适用于手机后置摄像头终端
检测
③ 低畸变
④ 小图卡尺寸，检测距离短
点此至淘宝
RL10120规格书下载
点此联系客服





型号 视场角 MDR 出瞳直径 重量 模拟距离范围 畸变 轮廓尺寸
RL10120 120° 10mm 7mm 2.05kg

5000-INFmm
5%
 Φ156x81.34mm

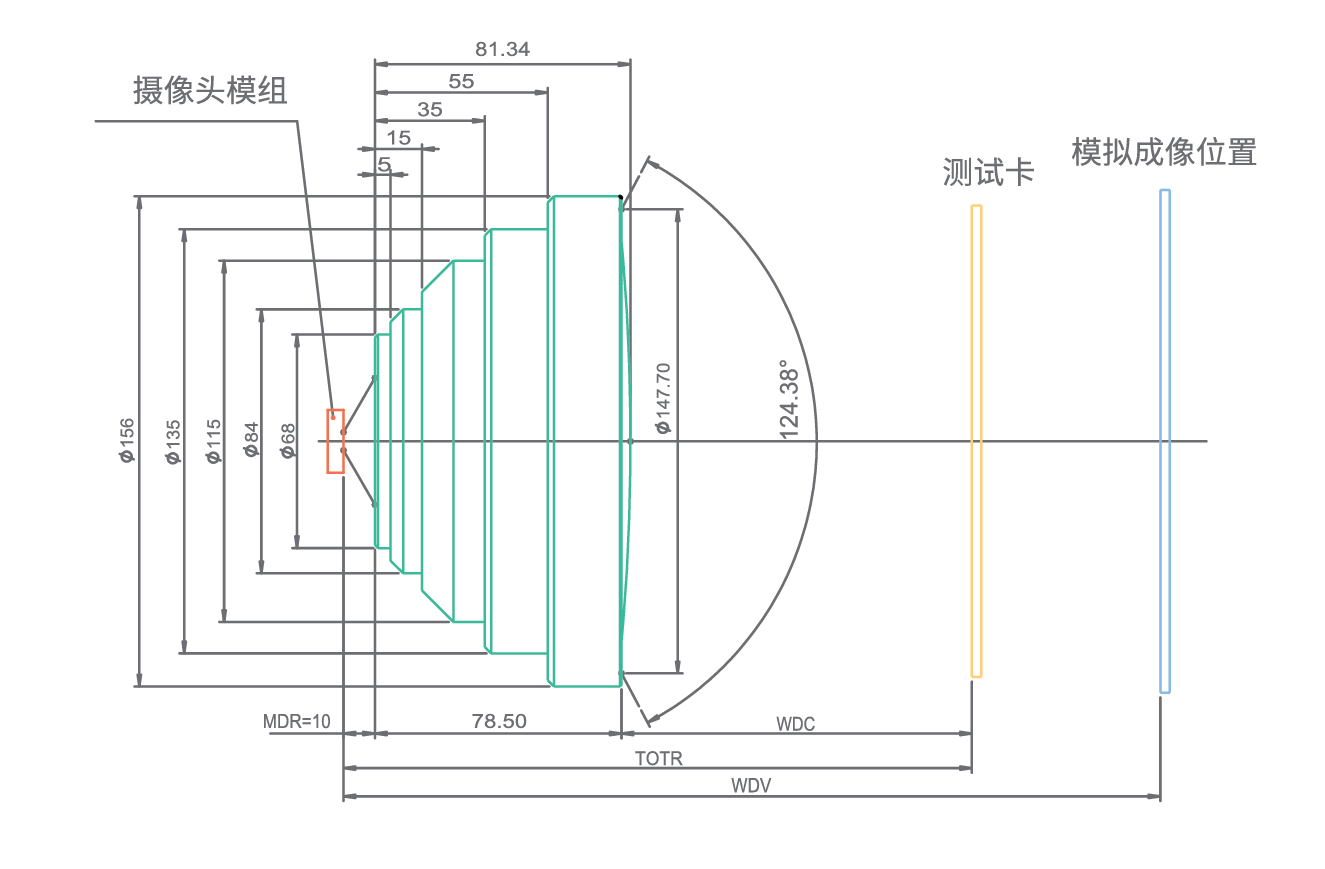

结构尺寸图

*MDR: 摄像头模组到中继镜相端的安装距离                   WDV: 摄像头模组到模拟成像位置的距离                 WDC: 中继镜物端到测试卡的距离

最大角度下测试卡的尺寸



WDV（mm）

摄像头模组到模拟成像位置的距离

WDC（mm）

中继镜物端到测试卡的距离

 测试卡尺寸（LXW）
16:9 4:3
长（mm） 宽（mm） 长（mm） 宽（mm）
5000 108.9 488.8 275 448.7 336.5
10000 111.8 498.3 280.3 457.4 343
20000 113.2 503.1 283 461.8 346.4
无穷远 114.7 508.1 285.8 466.3 349.8



中继镜表单



FOV范围 型号 波长（nm） 最大FOV （°） MDR（mm） 最大畸变 （%） 出瞳直径（mm） 重量（KG）
FOV<90° RL2540 420~680 40 25 1 16 0.35
RL1045 420~940 45 10 0.5 18 0.02
RL4045 420~940 45 40 0.3 18 0.11
RL2545C 420~940 45 25 1 16 0.39
RL3075 420~940 75 30 0.25 10 0.55
RL2288-398 420~680 88 20 0.5 3 0.325
RL2288-399 420~680 88 20 1 3 0.245
FOV<120° RL0990 420~940 90 9 0.3 5 0.04
RLD1090B15 420~940 90 10 1 4 0.83
RL4090 420~940 90 40 1 5.5 1.5
RL1590-267 420~680 90 12.3 0.5 3 0.745
RL1890-666 420~680 90 17 0.2 3 0.127
RL10116 420~940 116 10 20 4.5 0.51
FOV>120° RL07120 420~940 120 7 2.5 4 0.16
RL10120 420~940 120 10 5 7 2.05
FL10120 420~940 120 10 5 6 1.27
RL30120 420~940 120 30 32 4.5 4.68
RL11125 420~940 125 11 0.2 4 3.23
RL06130C 420~940 130 6 15 4.5 0.4
RL06130D 420~940 130 6 30 4 0.23
RL19130 420~940 130 19 30 4 1.48
RL25130-750 420~680 130 18 20 3 1.08
RL15130 420~900 130 15 38 5 5
FL15130 420~900 130 15 27 5 4.95
RL09150B 420~940 150 9 60 5 4.12






RL10120中继镜 增距镜 Relay Lens | 隆测

如何挑选中继镜

摄像头模组直接测试时，需要超大测试距离以及超大靶面，使用
中继镜后，可以将其转化到极小空间内进行，缩短测试距离，缩
小测试图卡，最终减少检测成本。
