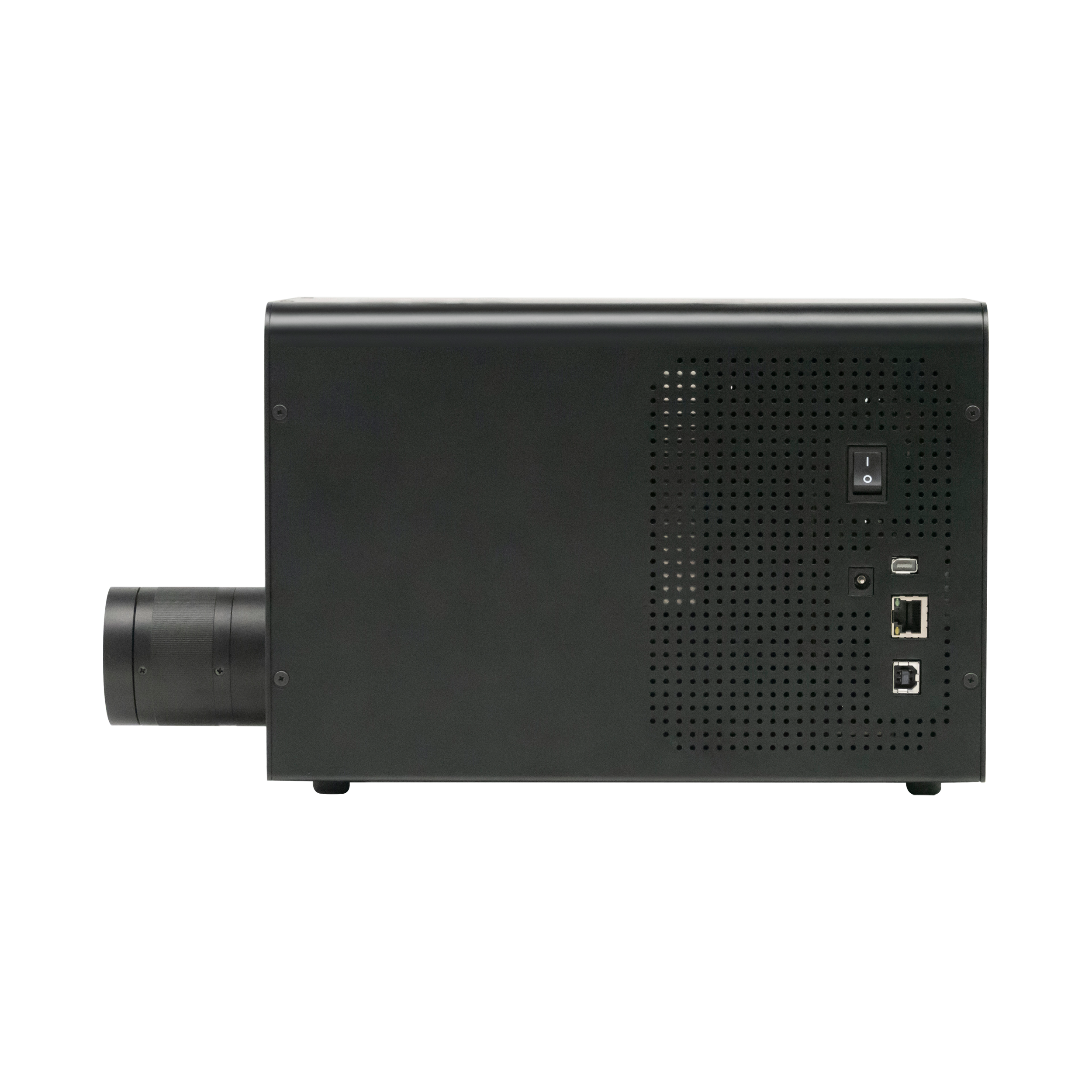

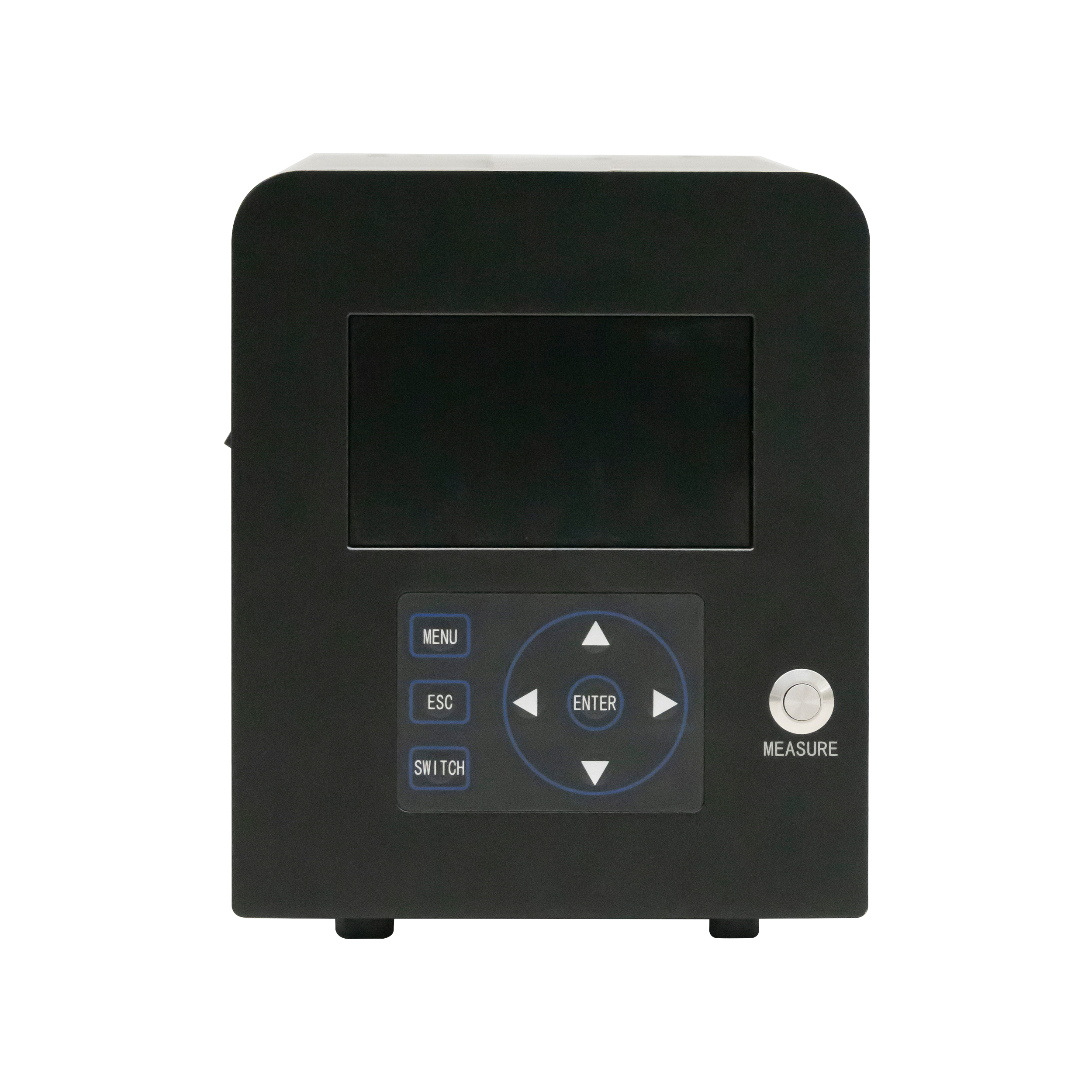

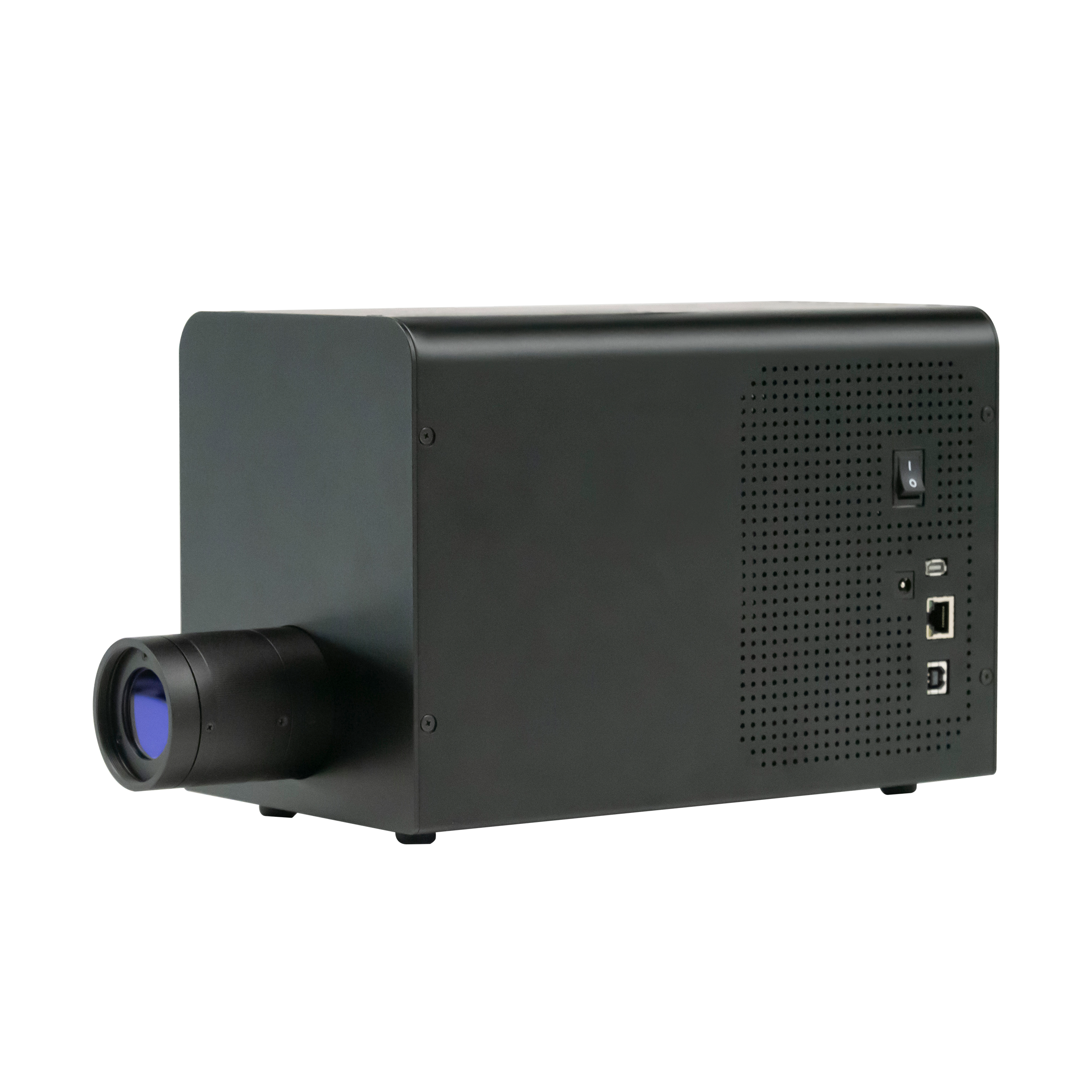

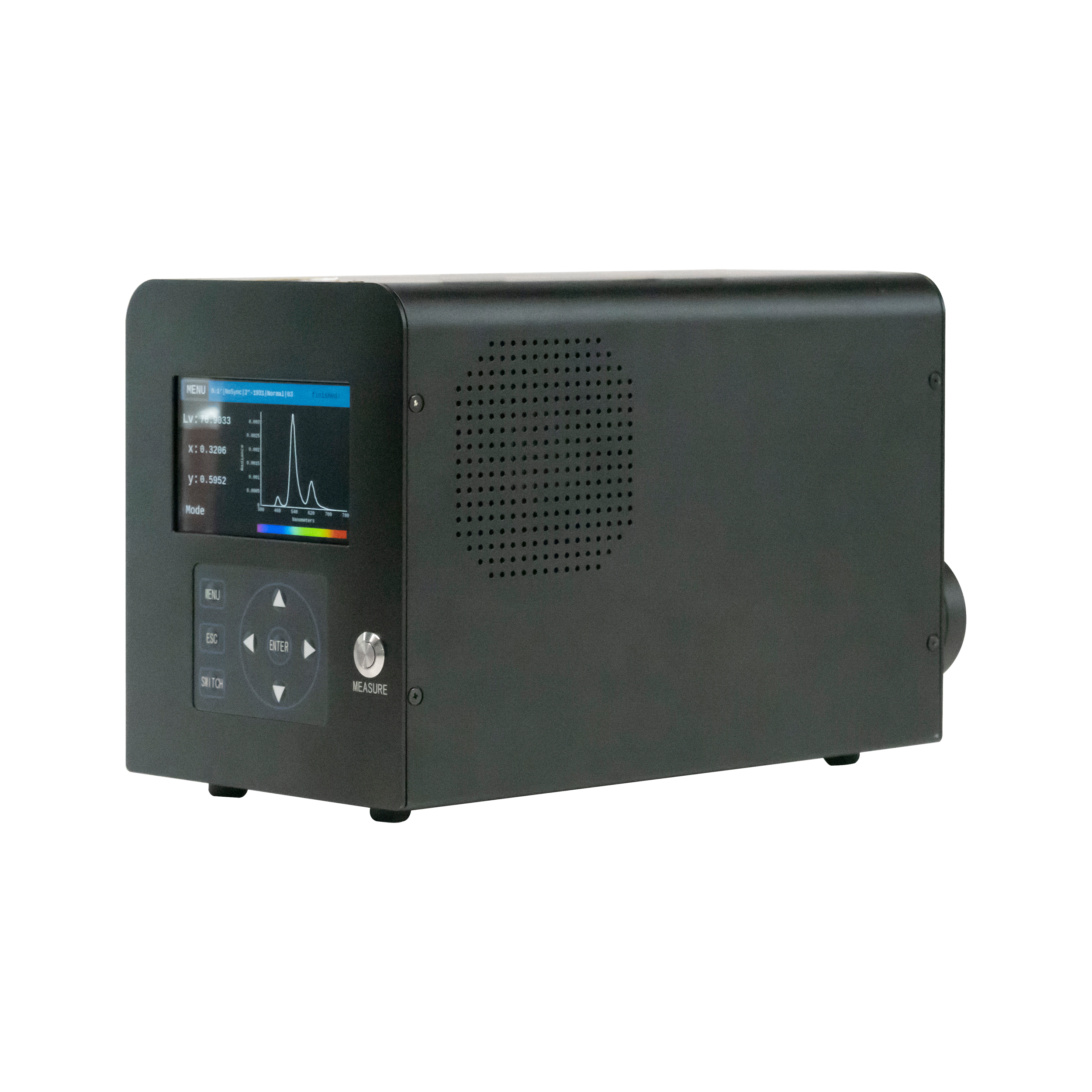

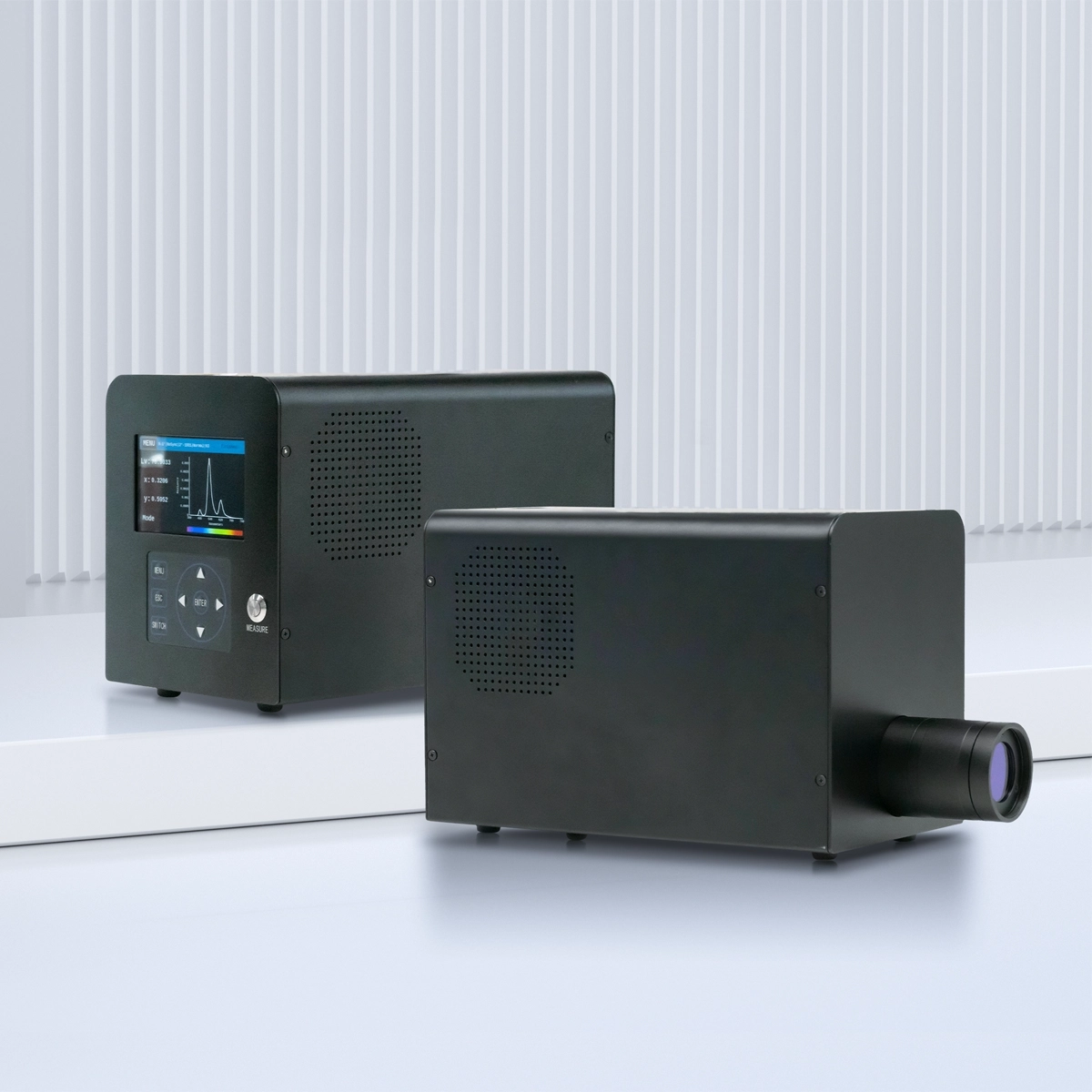

LTDCM-3000S

Name: LTDCM-3000S
Availability: InStock

产品特点
①提供从乌黑到炫目的高速显示测量，保证精度；
②在整个测量波长范围内实现精确的噪声抑制测量，在低亮度水平下，半宽度值为5纳米或更小；
③保证在CIE 1976 UCS色度图中u ‘ v ’的准确性。

Lontry隆测 - 用科学数据定义显示品质标准

Lontry测试方案，确保了测试环境的标准化和数据的准确性，暗室环境排除外界光源干扰，标准距离保证测试结果的可重现性，专业设备组合实现全方位光学性能评估。

光输出与光谱特性：精确测量光通量输出和光谱分布
色彩表现评估：色度坐标、色域覆盖、颜色均匀性全面
显示质量验证：亮度均匀性、对比度、灰度响应特性测试
环境适应性：不同光照条件下的显示效果评估

Lontry® 投影仪/显示器测试项目

环境标准	空间配置	核心测试设备
遵循标准：IEC 62906-5-1国际标准环境光控制：暗室环境，环境光照度严格控制在0.1lux以下几何布局：被测产品和测量仪器光轴均垂直于投影幕布	投影距离：3.3米标准测试距离有效测试区域：1米×1米投影画面设备布局：成像色度仪positioned于左侧，D2426激光投影仪居中，投影幕布位于右侧	产品1：分光辐射照度计 - 用于精确测量光谱辐射特性产品2：光谱仪色彩分析仪 - 负责色彩参数分析

光输出性能测试

采用IEC 62906-5-1国际标准，精确测量激光投影仪的总光通量输出。测试结果显示三台样机（#5、#2、#1）的光输出分别为157.36流明、288.51流明、157.36流明。数据表明产品间存在一定差异，#2号样机表现最佳，光输出接近300流明，为用户提供更亮的投影体验。

流明/lm	#5	#2	#1
总光通量	157.36	288.51	157.36

光谱辐射特性分析

通过光谱仪对RGBW四色光源进行精密测量，获得完整的光谱分布曲线。测试显示绿色光源贡献最大（176.87 cd/m²），蓝色激光峰值突出但亮度相对较低（7.15 cd/m²），红色光源表现稳定（25.56 cd/m²）。整体光谱分布符合激光投影技术特征，色温达到11242K，呈现偏冷色调的视觉效果。

隆测产品A#5	White	Red	Green	Blue
Min	177.8	26.9	138.86	5.41
Max	231.4	19.58	183.71	7
Avg	209.52	24.23	166.76	6.42
U_high	10.44%	-19.20%	10.16%	9.05%
U-low	15.14%	-11.00%	0.17%	0.16%

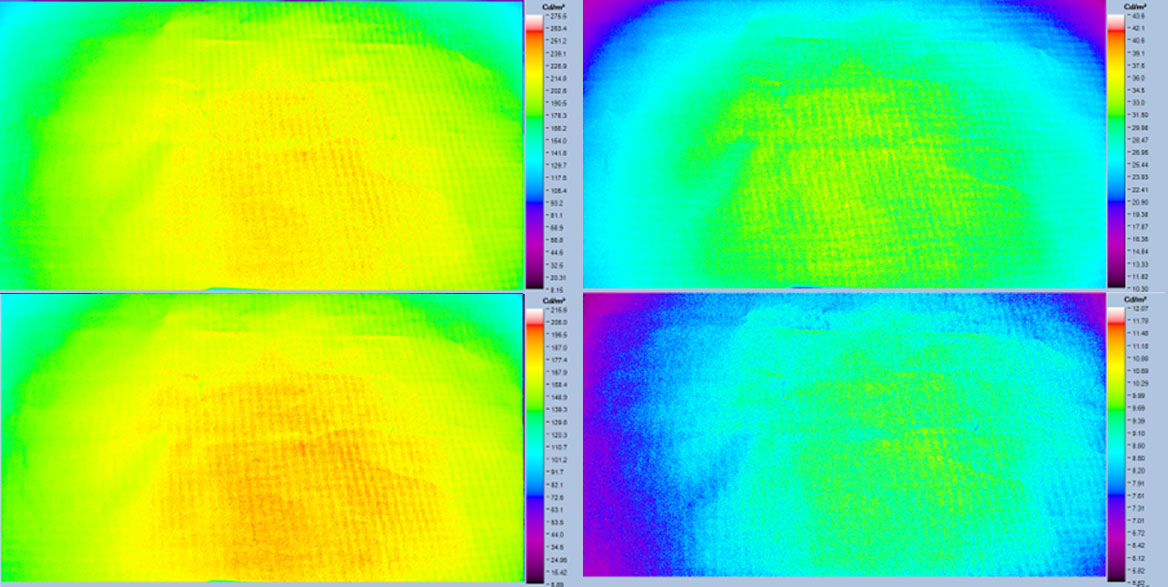

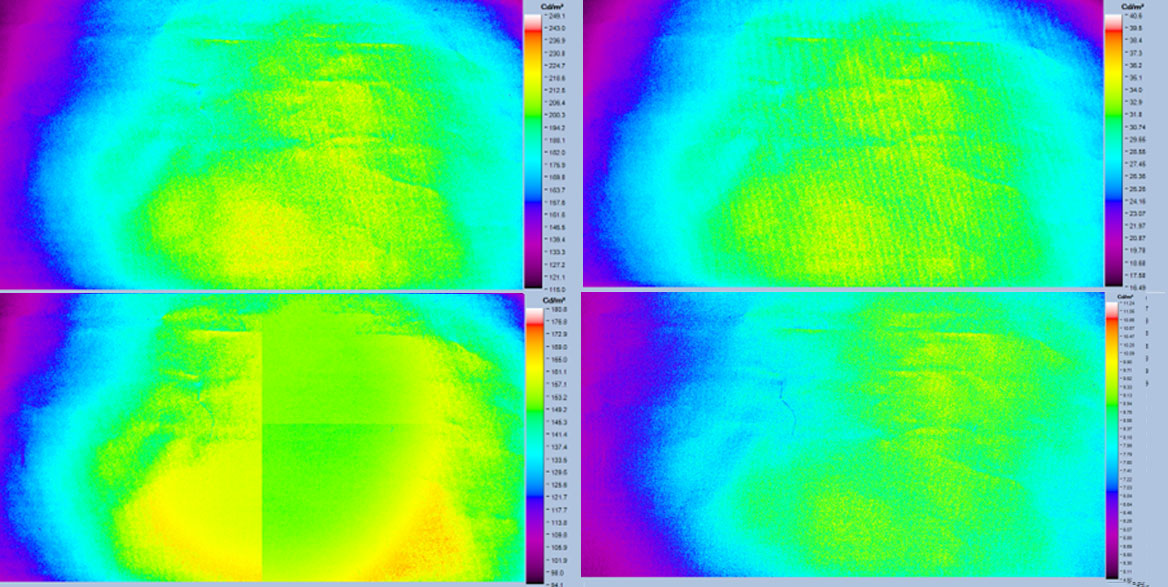

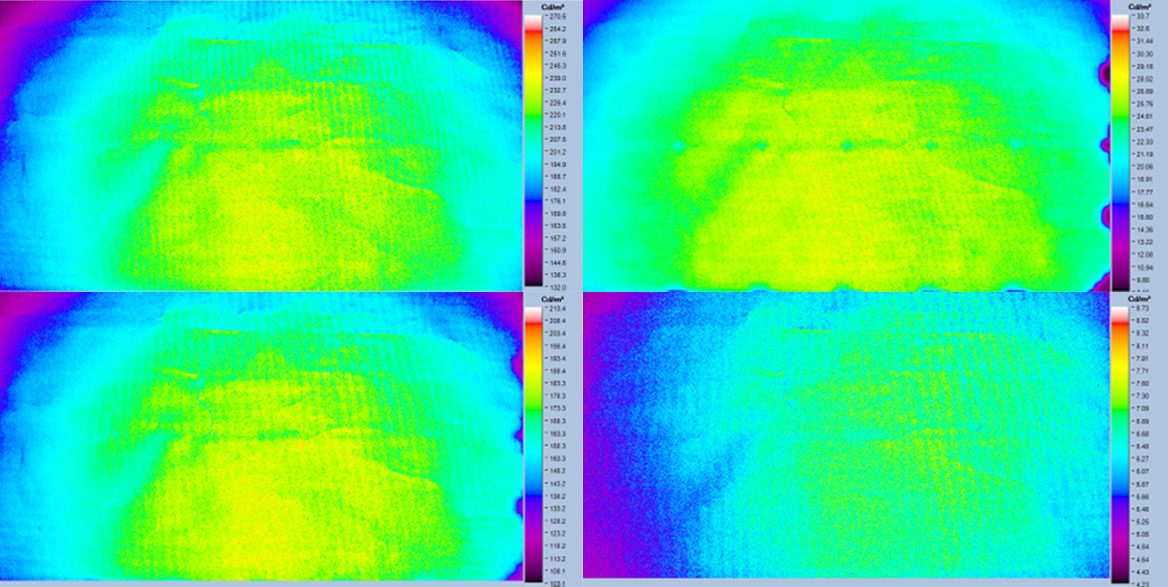

亮度均匀性评估

采用24点测量法对WRGB四色进行亮度均匀性评估。三台样机中，#5号机白光均匀性表现最佳（U_high: 10.44%, U_low: 15.14%），#1号机存在较大不均匀性（U_high: 39.28%）。绿色和蓝色通道均匀性普遍良好，红色通道在部分样机上出现负值，表明测量区域内的特殊分布特征。整体而言，产品亮度分布基本满足使用要求。

亮度均匀性 #5 WRGB 平均取24点

隆测产品A#5	White	Red	Green	Blue
Min	177.8	26.9	138.86	5.41
Max	231.4	19.58	183.71	7
Avg	209.52	24.23	166.76	6.42
U_high	10.44%	-19.20%	10.16%	9.05%
U-low	15.14%	-11.00%	0.17%	0.16%

亮度均匀性 #2 WRGB 平均取24点

隆测产品A#5	White	Red	Green	Blue
Min	161.1	22.3	132.9	7.31
Max	222.8	32.85	182.54	9.52
Avg	200.29	28.98	163.91	8.65
U_high	11.24%	13.35%	11.37%	10.08%
U-low	19.57%	23.05%	0.19%	0.15%

亮度均匀性 #1 WRGB 平均取24点

隆测产品A#5	White	Red	Green	Blue
Min	137.9	22.2	116.25	6.27
Max	261.7	32.97	161.7	9.1
Avg	187.89	29.47	147.56	8.1
U_high	39.28%	11.87%	9.59%	12.42%
U-low	26.61%	24.68%	0.21%	0.23%

亮度均匀性评估

通过白场和黑场亮度对比测量静态对比度。测试结果显示#5号样机对比度最高（58.28:1），#2号样机次之（46.45:1），#1号样机相对较低（19.78:1）。对比度差异主要源于黑场控制能力的不同，#5号样机黑场抑制效果最佳（3.46 cd/m²），为用户提供更深邃的黑色表现和更丰富的层次感。

隆测产品A	#5	#2	#1
Avg_w	201.43	192.52	171.56
Avg_b	3.46	4.15	8.67
ContrastRatio	58.28	46.45	19.78

色度坐标精度验证

基于CIE 1976 u'v'色度空间，测量RGB三原色和白色的精确色度坐标。三台样机的色度表现高度一致，红绿蓝三色在色度图上形成标准三角形分布，色域覆盖良好。白点坐标稳定，确保色彩还原的准确性。色度轨迹清晰可见，表明激光光源的色彩纯度和稳定性符合专业显示要求。

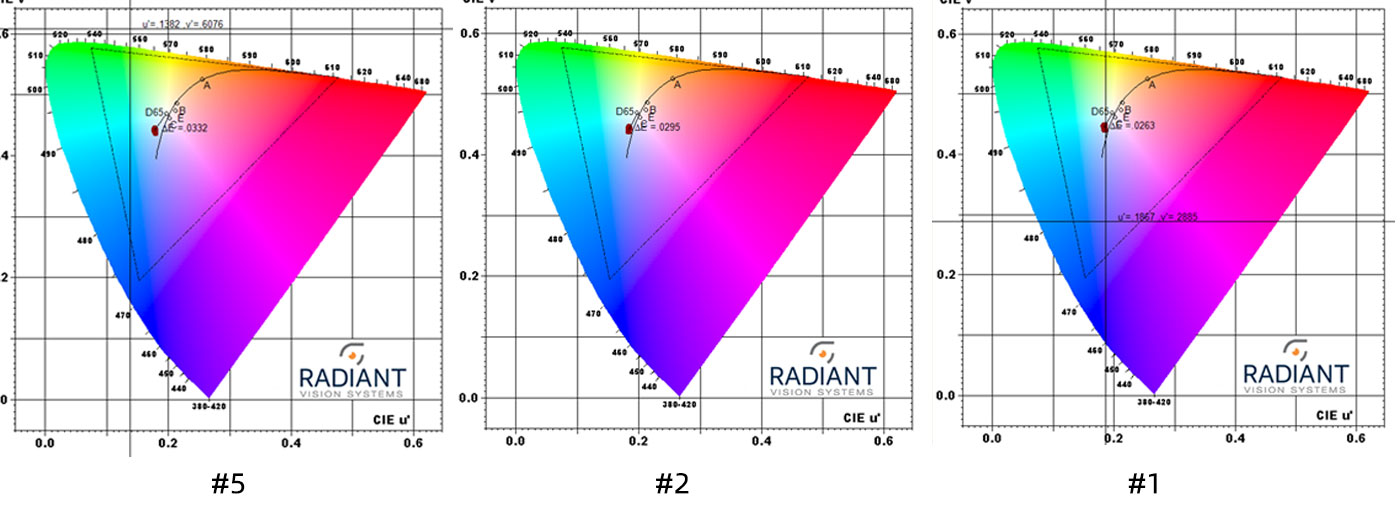

白点色温特性分析

精确测定白点色度坐标和相关色温参数。三台样机的色温分别为11124K、10173K、9706K，均属于高色温范围，与标准D65（6504K）相比偏冷。u'、v'坐标值显示白点位置稳定，色温一致性良好。高色温特性使投影画面呈现清爽、锐利的视觉效果，特别适合文本显示和技术演示应用。

隆测产品A	D65	#5	#2	#1
u' Values	0.1978	0.1785	0.1844	0.1847
v' Values	0.4683	0.4418	0.4432	0.4460
CCT Values	6504	11124	10173	9706

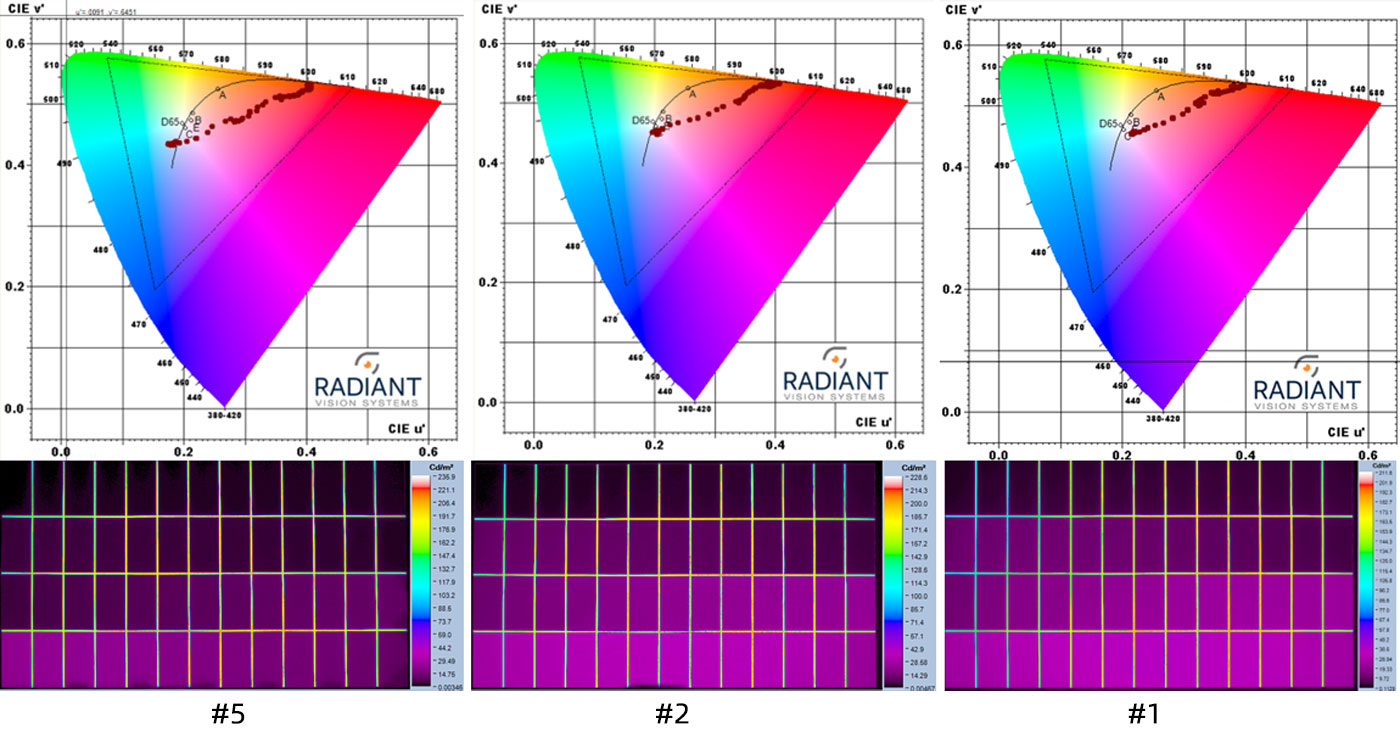

52阶灰度照度和色度坐标标准测试

采用52个精细灰度级别，全面评估从纯黑到纯白的完整灰度响应链。色度坐标轨迹在CIE色度图上呈现平滑过渡，表明灰度过渡的色彩一致性良好。热力图显示亮度分布从暗部的深紫色平滑过渡到亮部的黄绿色，证明gamma曲线线性度优秀，能够准确还原图像的明暗层次和细节信息。

采用标准52阶灰度测试图案，通过CIE 1931色度空间坐标系统，精确测量显示设备在不同灰度级别下的照度分布和色度表现。测试覆盖从最暗到最亮的完整灰度范围，生成详细的亮度热力图和色度坐标分布，为设备色彩一致性和灰度过渡平滑性提供科学依据。支持多设备对比分析，确保批量产品的色彩表现统一性。

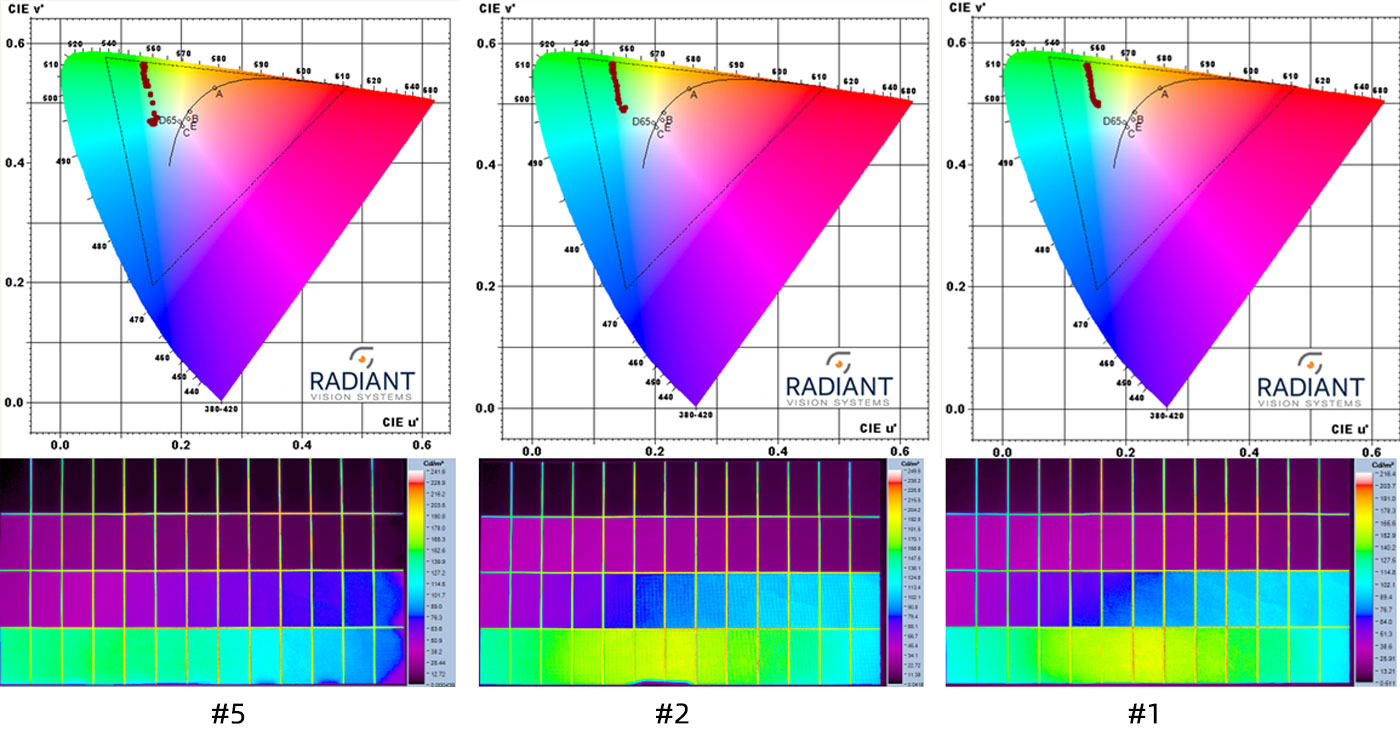

GREEN_52阶照度和色度坐标专项测试

专门针对绿色通道的52阶灰度色度测试，通过绿色轨迹点在CIE色度空间的分布，评估绿色通道的色彩准确性和灰度线性响应。绿色作为人眼最敏感的色彩，其表现直接影响整体画面的自然度和舒适度。测试重点关注绿色在不同亮度下的色调偏移、饱和度变化，确保自然场景（如草地、森林）的逼真呈现。

RED_52阶照度和色度坐标专项测试

针对红色通道进行专项52阶灰度测试，通过CIE色度图上的红色轨迹点精确追踪红色在不同亮度级别下的色度变化规律。重点评估红色饱和度、色温稳定性和灰度线性度表现，识别红色通道可能存在的色偏、亮度不均匀等问题。为红色画面（如夕阳、火焰等场景）的真实还原提供测试保障。

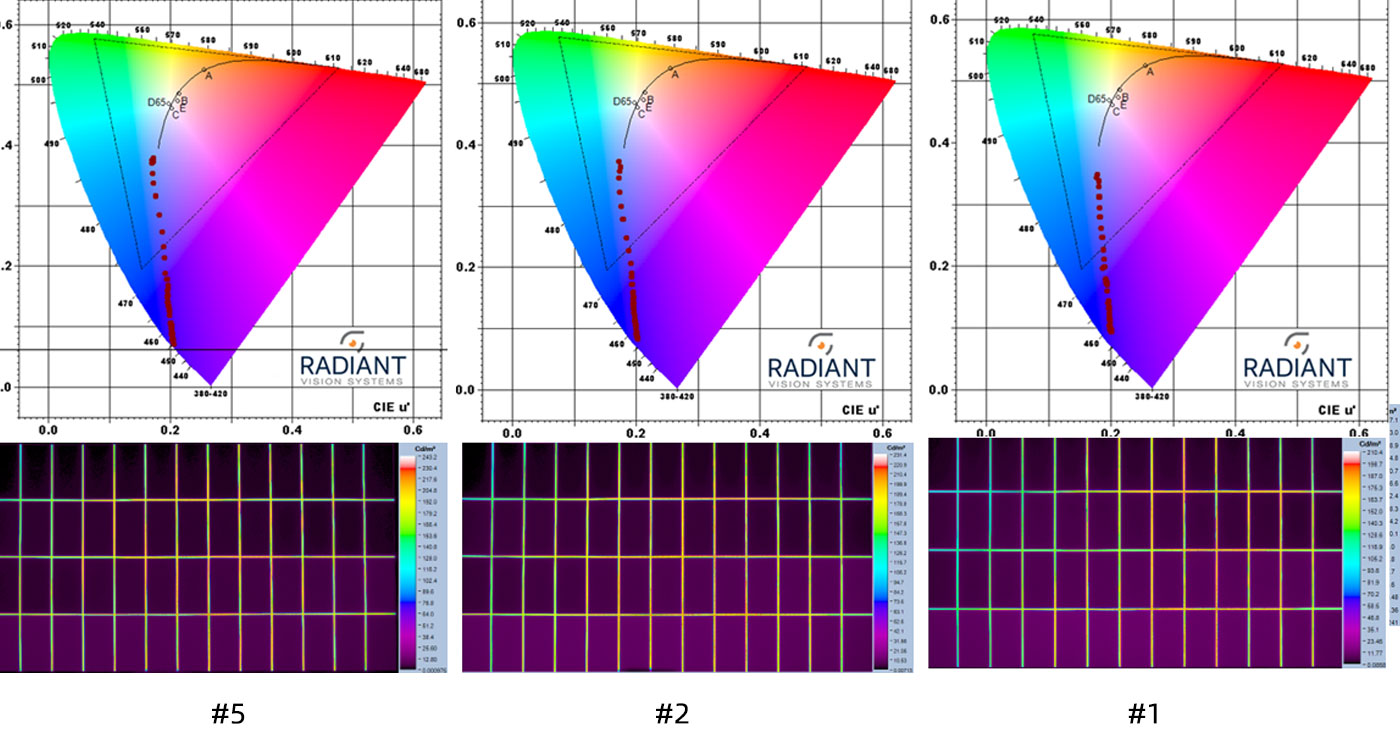

BLUE_52阶照度和色度坐标专项测试

颜色均匀性评估

采用Δu'v'色差公式评估屏幕不同区域的颜色一致性。测试结果显示绿色和蓝色通道均匀性优秀（最大色差 <0.01），白色整体均匀性良好（最大色差 < 0.01）。红色通道在#2和#1号样机上出现相对较大的色差值（0.0278和0.0243），但仍在可接受范围内。整体颜色均匀性满足专业投影应用需求。


隆测产品A		R	G	B	W
#5	Max delta u'v'	0.0258	0.002	0.008	0.0078
#5	Avg delta u'v'	0.008	0.0008	0.0024	0.0024
#2	Max delta u'v'	0.0278	0.0022	0.0066	0.0088
#2	Avg delta u'v'	0.0087	0.0008	0.0021	0.0026
#1	Max delta u'v'	0.0243	0.0155	0.0068	0.0095
#1	Avg delta u'v'	0.0081	.0051	0.0022	0.0024

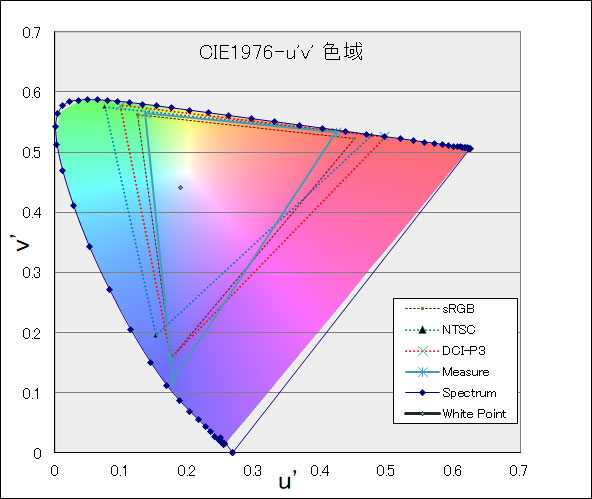

色域覆盖能力分析

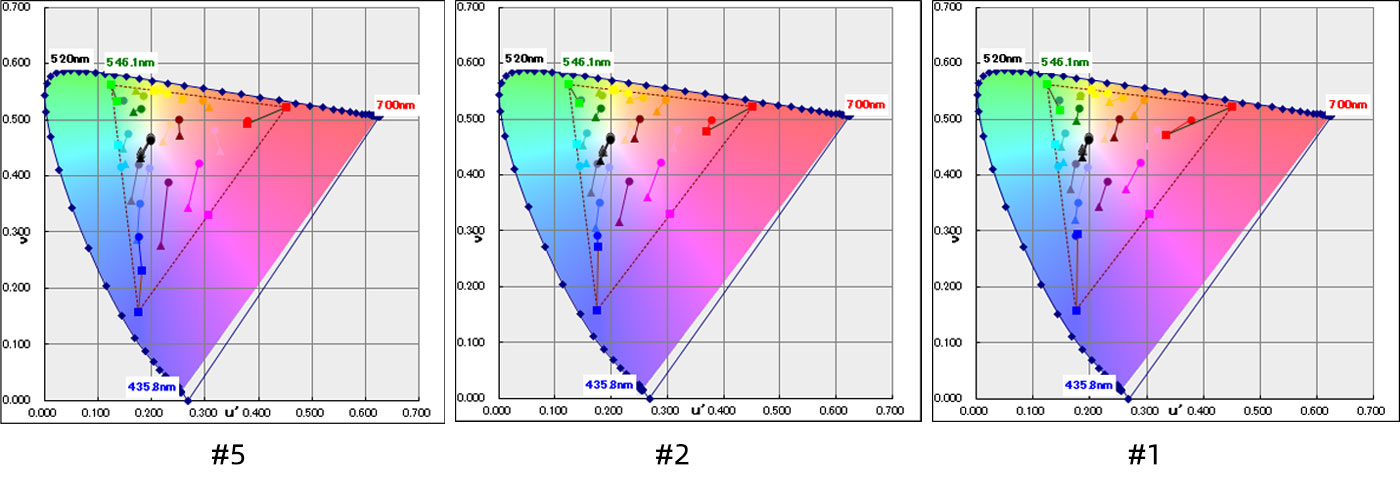

基于CIE 1976 u'v'色度空间测量色域范围。三台样机的色域覆盖率分别达到91.81%、92.66%、88.54%，均超过90%的高标准。与sRGB、NTSC、DCI-P3等标准色域对比显示，该激光投影仪具备优秀的色彩表现能力，特别是在绿色和蓝色区域覆盖充分，能够准确还原丰富的色彩内容，满足专业显示和家庭影院的色彩需求。

Temp.	White	u'	v'	Red	u'	v'	Green	u'	v'	Blue	u'	v'	Black	u'	v'	Gamut
#5	210.28	0.17845	0.44181	24.2908	0.41119	0.53583	167.377	0.13194	0.56598	6.46303	0.2055	0.06883	3.456	0.1792	0.4313	91.81%
#2	201.141	0.18435	0.4431	29.078	0.40235	0.53473	164.605	0.13363	0.56615	8.70627	0.20277	0.0777	4.1451	0.1863	0.4308	92.66%
#1	189.25	0.18466	0.44583	29.6588	0.41123	0.41123	0.53603	148.481	0.13437	0.56394	8.17413	0.20156	8.673	0.1725	0.3985	88.54%

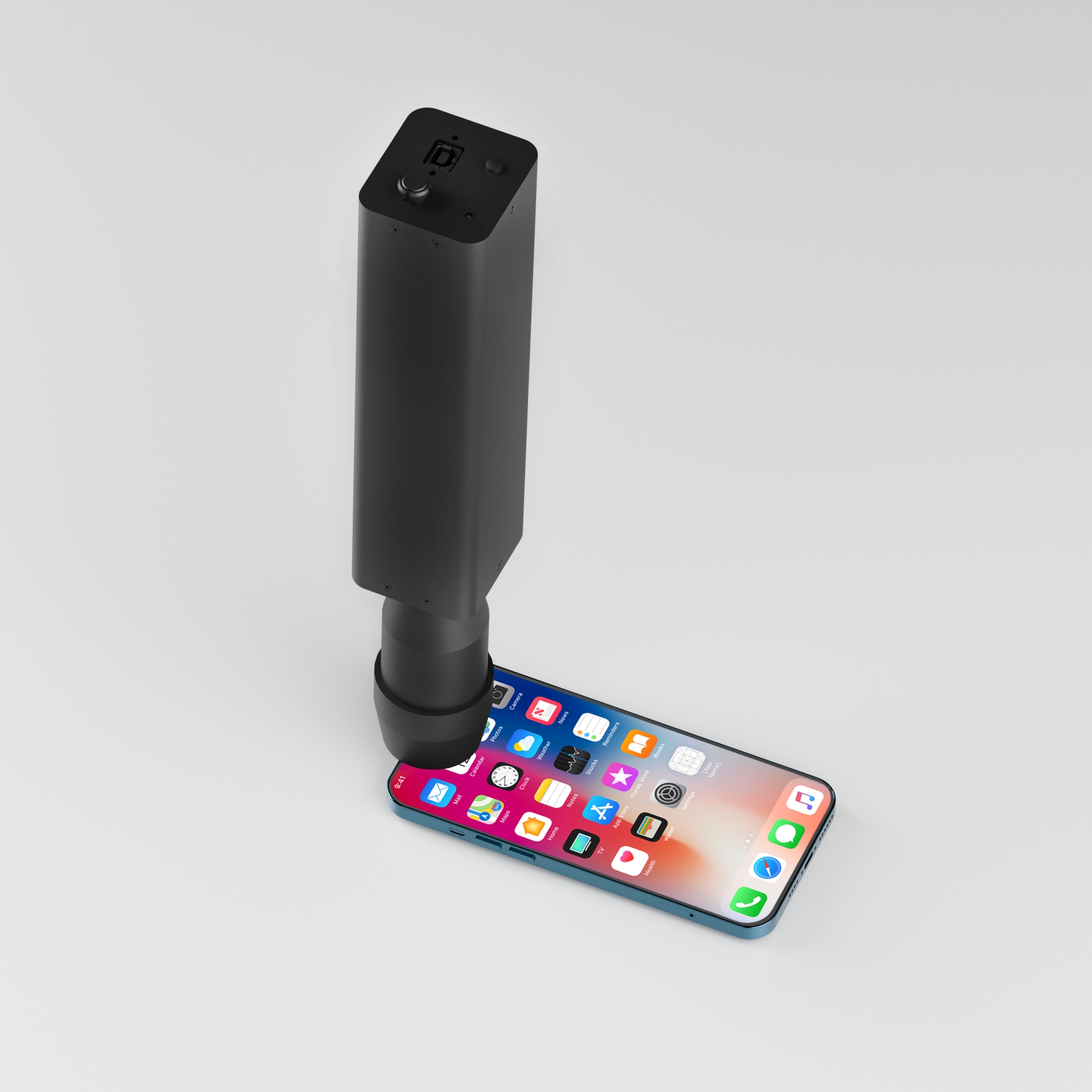

产线端：CA-200实现产线快速检测

Lontry®️ LTCM413-2000色彩分析仪，让检测速度追上产线节奏

测量范围宽
最高亮度可测量50000cd/㎡，最低亮度可测量0.001 cd/㎡，高量程、远距离、大尺寸，针对背光、高亮产品亮色度与Gamma、Flicker等参数测量。

测量精度高
光谱敏感度严格匹配CIE1931人眼配色函数曲线，能快速准确测量各类显示产品的亮色度参数

适用于产线
测量速度快，低亮 1 time/s( <0.2cd/m²)中亮 5 times/s(0.2~8.0cd/m²)高亮 20 times/s(8.0cd/m² ~)

操作简单，协议通用，方便系统集成和产线自动化。
