ISO 12233 标准版 / 加强版图卡
产品特点
点此至淘宝
点此联系客服

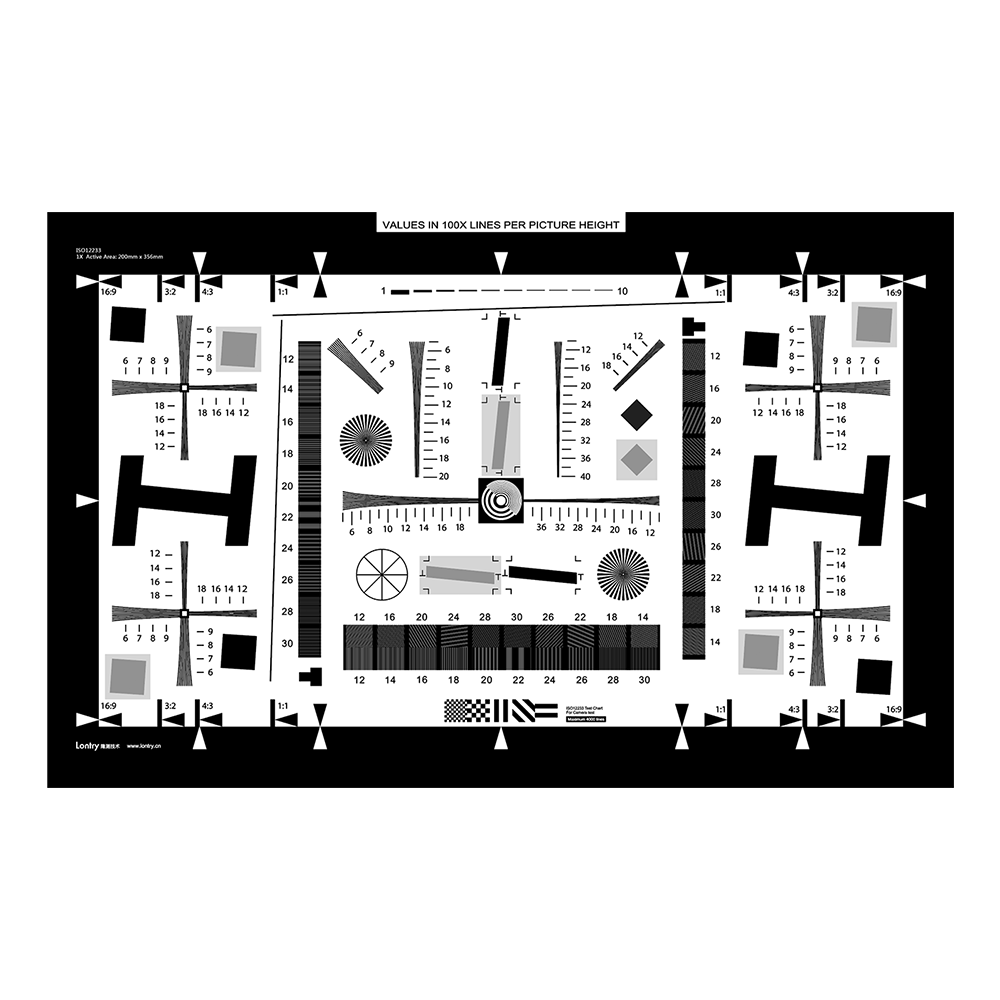

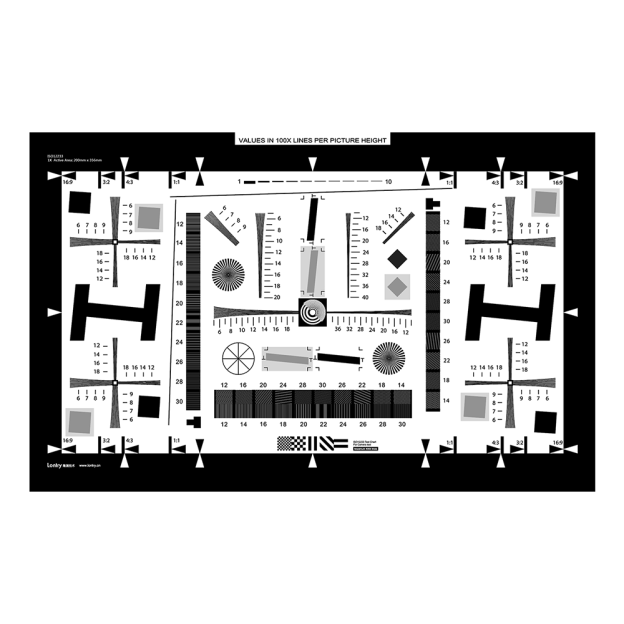

图案说明
-
2000线标准版：符合 ISO-12233标准。用于分辨率评估的双曲楔形范围为每幅图像高度 100 到 2000 条线。其他功能包括棋盘格图案、多条斜边线、中心对焦区板和 1:1、4:3、3:2 和 16:9 宽高比的取景标记。
-
4000线加强版：在原有的功能外，增加了西门子星、5°斜条、用于 SFR 分析的 5°深灰色方块以及更大的分辨率范围（从 100 – 4000线宽/像素高）和双曲楔形。
应用领域
主要应用于图像传感器、相机及光学系统的分辨率和空间频率响应（SFR）测试中。
标品选择
| 型号 | 基材 | 反射类型 | 有效区域尺寸 | 图案要求 | 标准 | 精度 |
| LT-FT-0.25X-ISO12233 | 菲林 | 透射式 | 50x89mm | 16:9, Standard, 0.25X | ISO-12233 | ±1μm |
| LT-FT-0.5X-ISO12233 | 菲林 | 透射式 | 100x178mm | 16:9, Standard, 0.5X | ISO-12233 | ±1μm |
| LT-FT-0.75X-ISO12233 | 菲林 | 透射式 | 144x267mm | 16:9, Standard, 0.75X | ISO-12233 | ±1μm |
| LT-FT-1X-ISO12233 | 菲林 | 透射式 | 200x356mm | 16:9, Standard, 1.0 X | ISO-12233 | ±1μm |
| LT-FT-1X- ISO12233 Pro | 菲林 | 透射式 | 200x356mm | 16:9, Pro, 1.0 X | ISO-12233 | ±1μm |
| LT-PT-1X-ISO12233 | 相纸 | 反射式 | 200x356mm | 16:9, Standard, 1.0 X | ISO-12233 | ±1μm |
| LT-PT-2X-ISO12233 Pro | 相纸 | 反射式 | 400x712mm | 16:9, Pro, 2.0 X | ISO-12233 | ±2μm |
| LT-PT-3X-ISO12233 | 相纸 | 反射式 | 600x1068mm | 16:9, Standard, 3.0 X | ISO-12233 | ±2μm |
应用领域
主要应用于图像传感器、相机及光学系统的分辨率和空间频率响应（SFR）测试中。

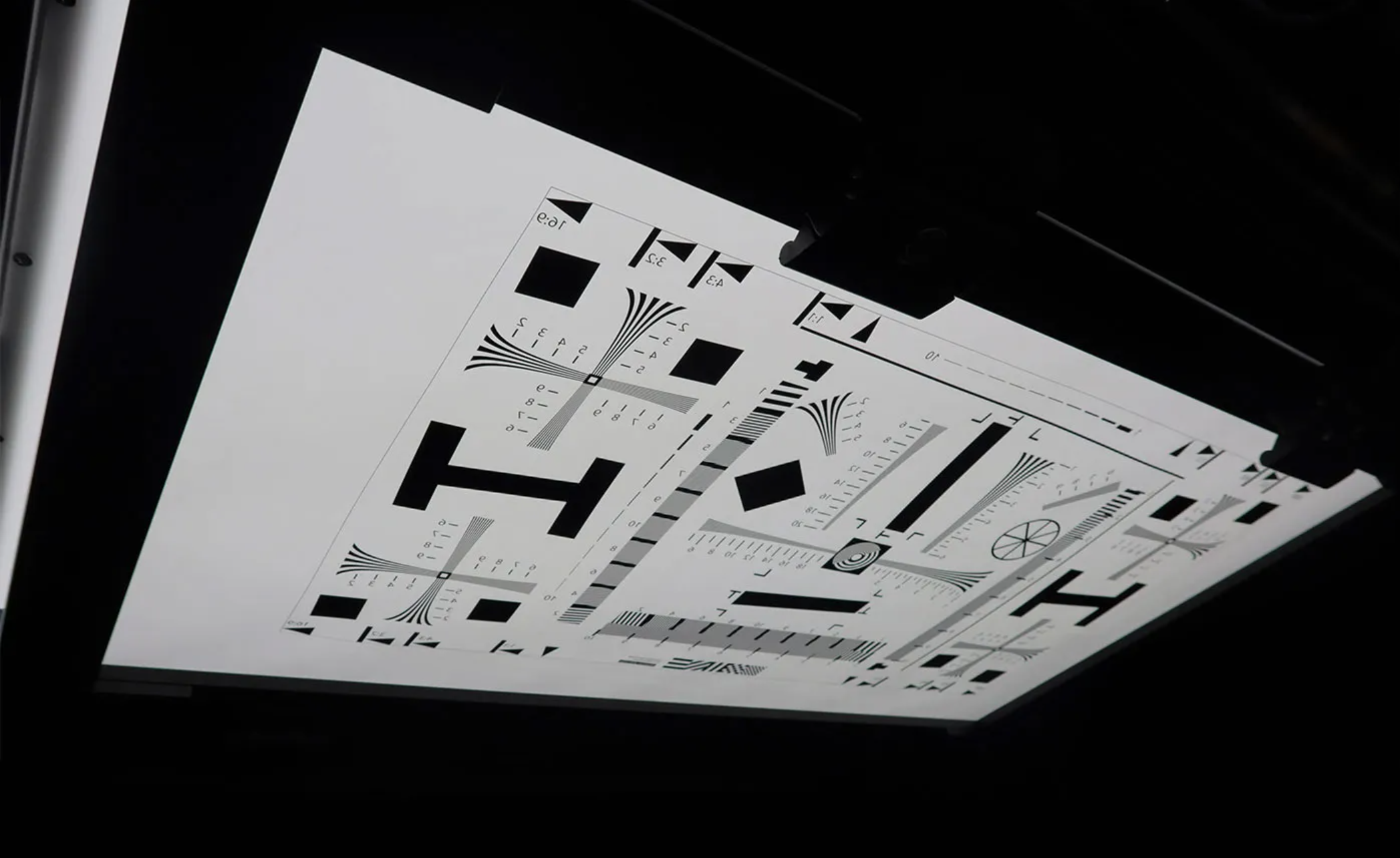

定制配套光源
背光系统特性 :
- 最大发光面积: 2.1 × 1.4 m
- 均匀度: 95%
- 红外光: 红外光、可见光可选
- 高亮度可选
- 色温:2700-7000K
