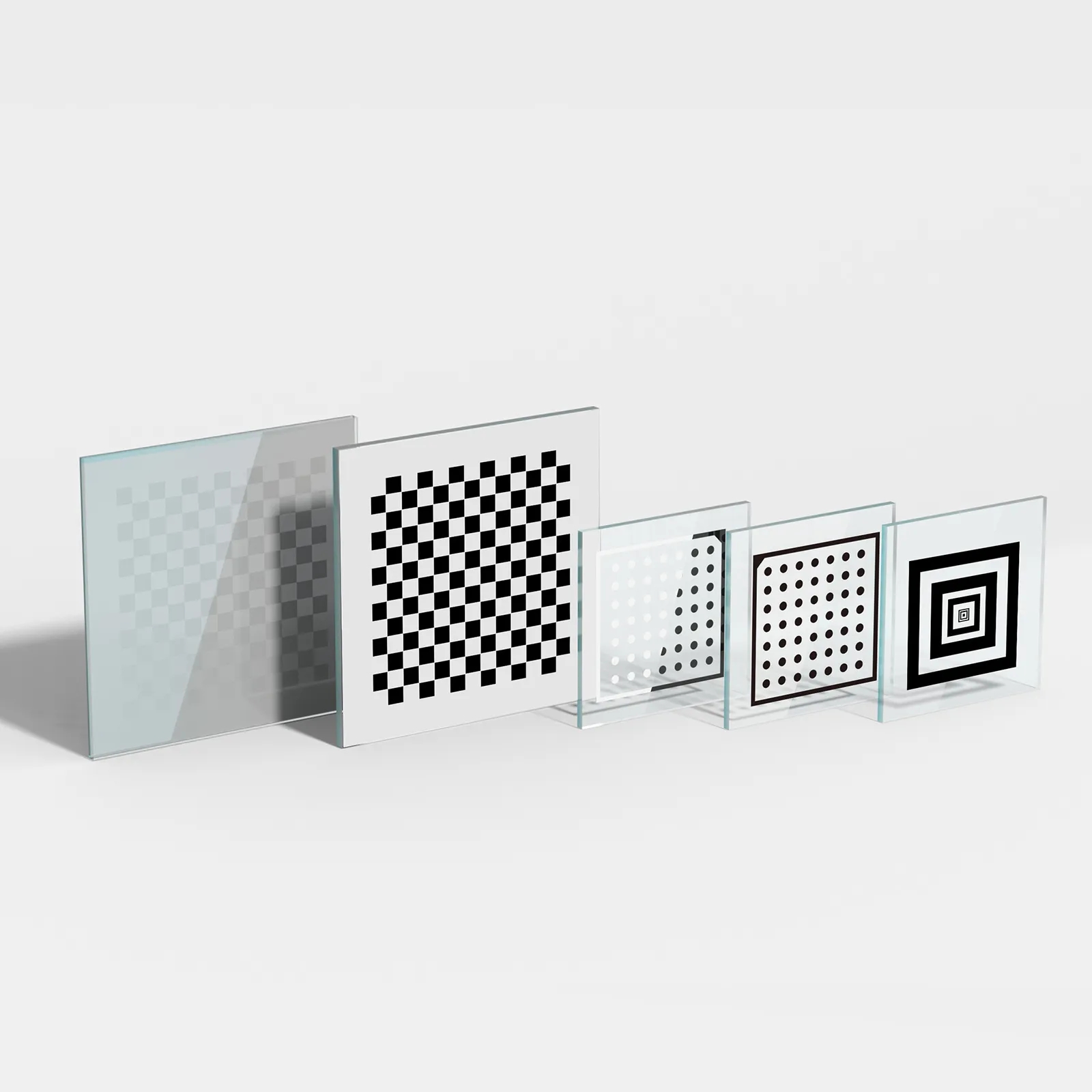

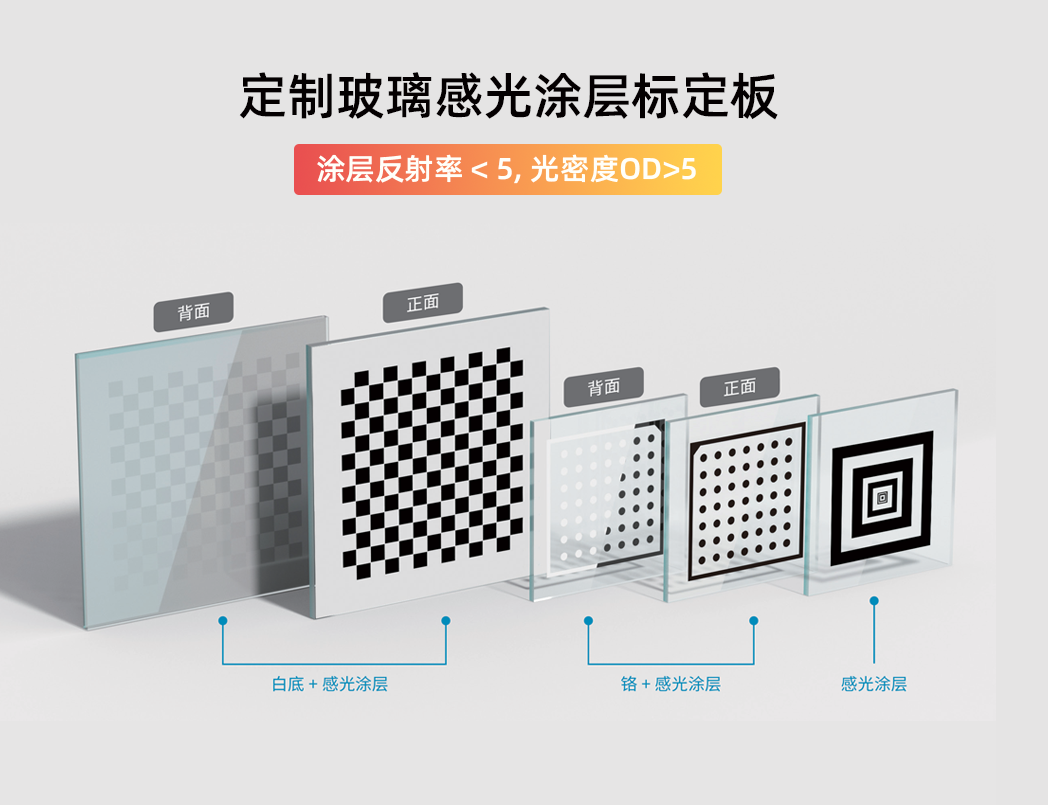

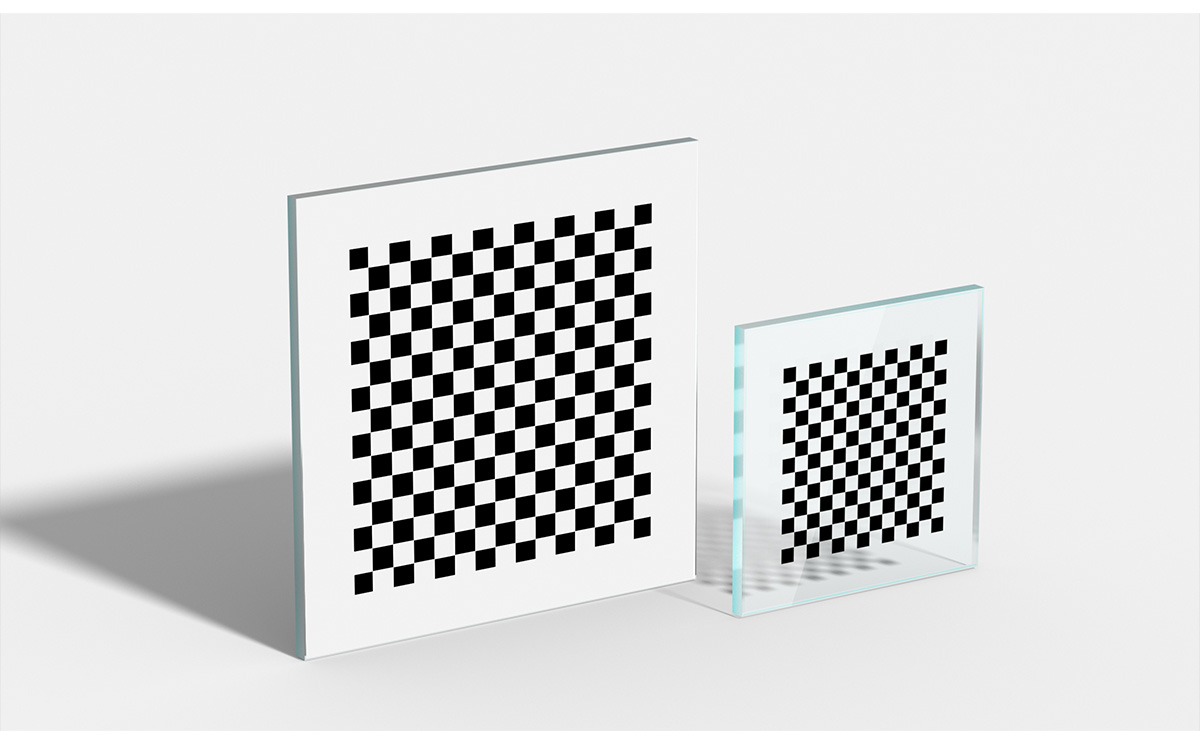

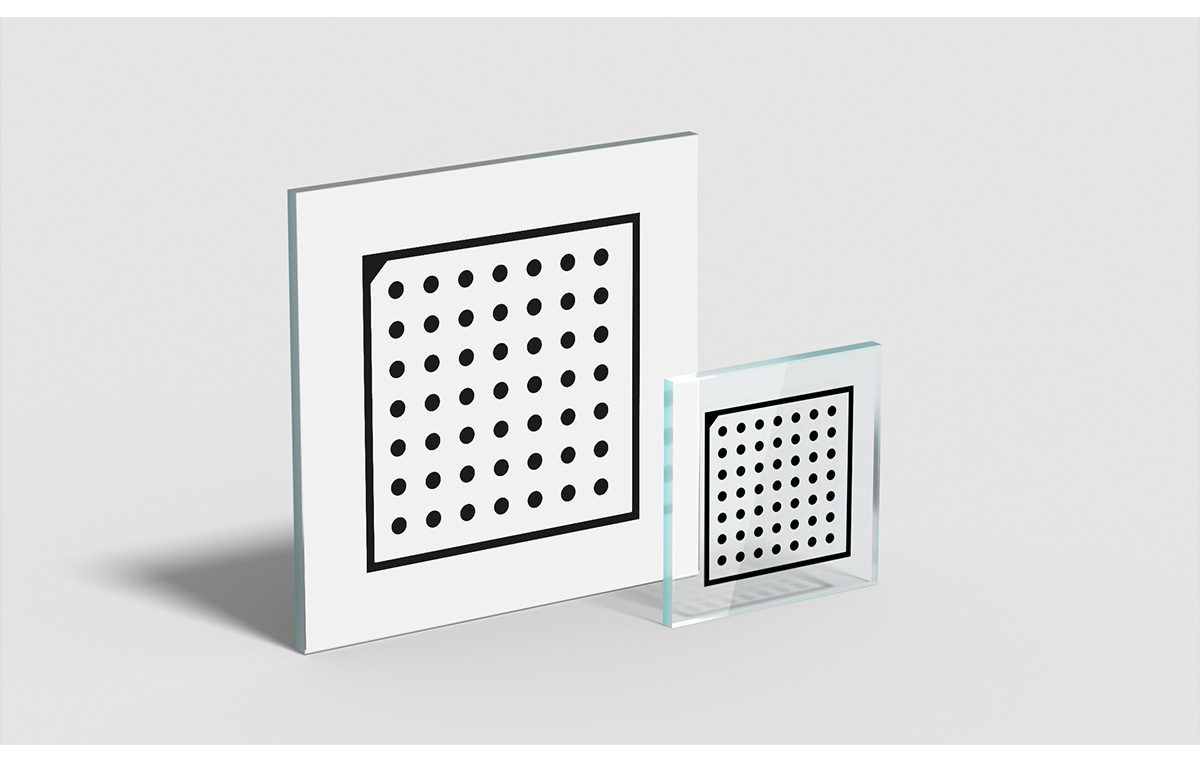

定制玻璃感光涂层标定板
产品特点
| 技术参数 | |||||||||
| 图案 | 基材 | ||||||||
| 制作工艺 | 光刻 | 玻璃基材料 | 苏打玻璃 | ||||||

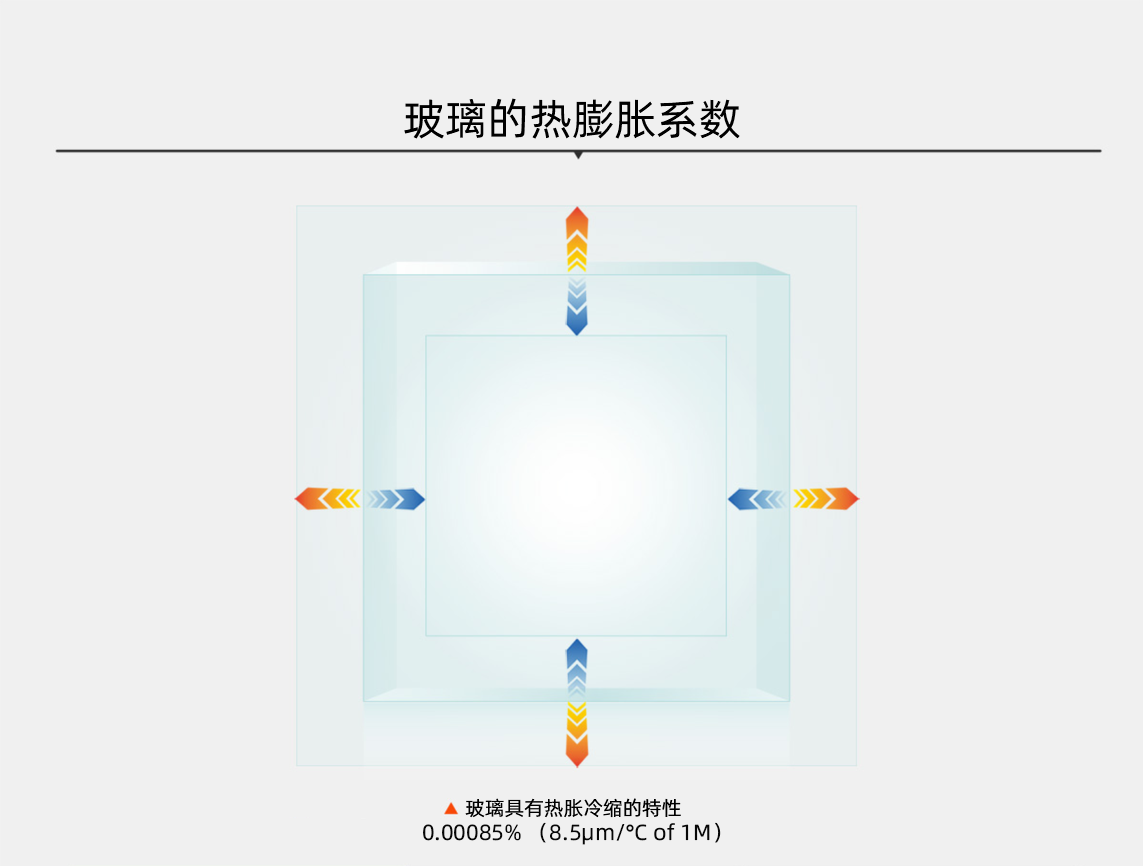

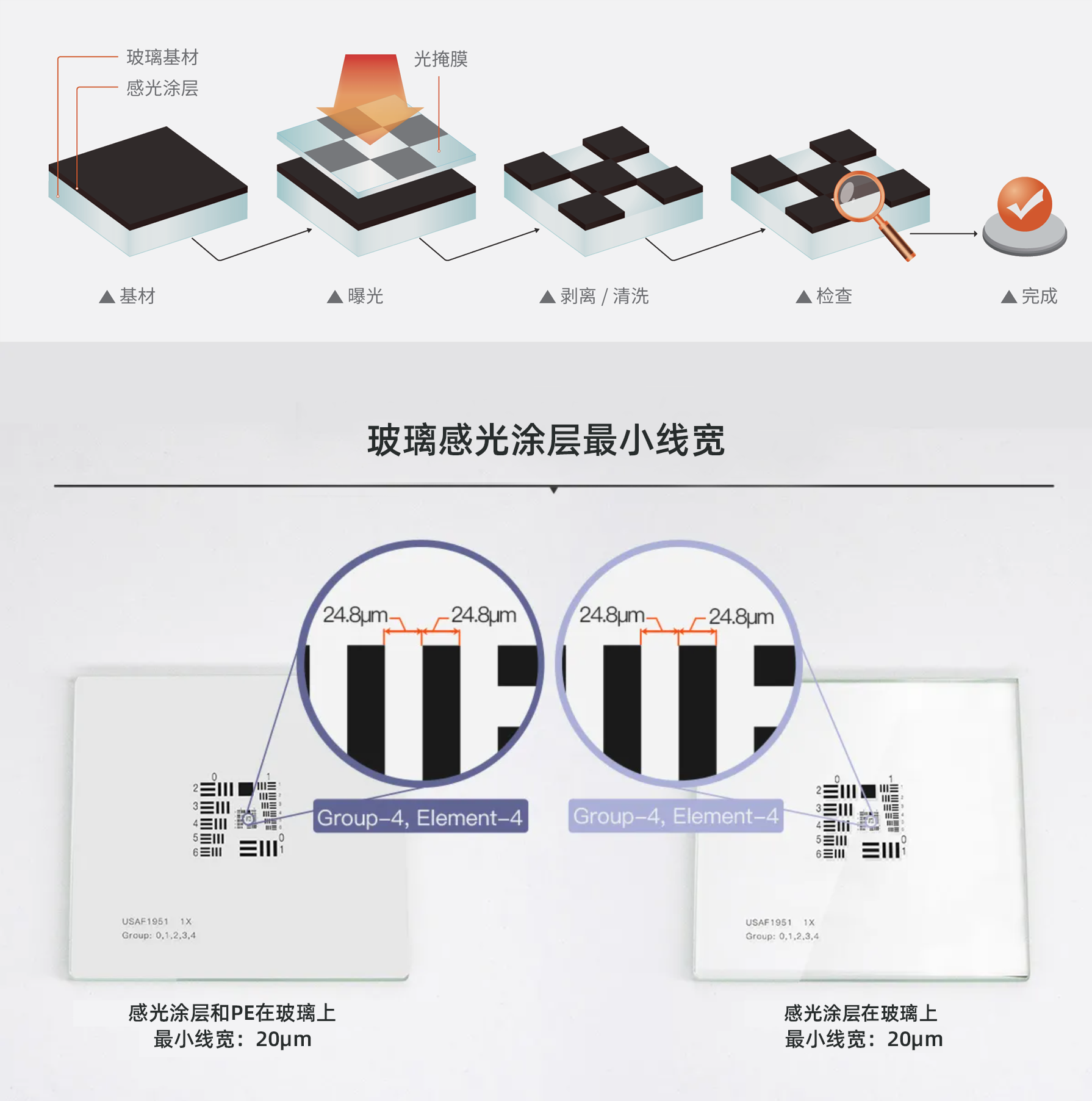

| 最小线宽 | 20 μm | 热膨胀系数 (15-200 ℃) |
<100X10⁻⁷ | ||||||

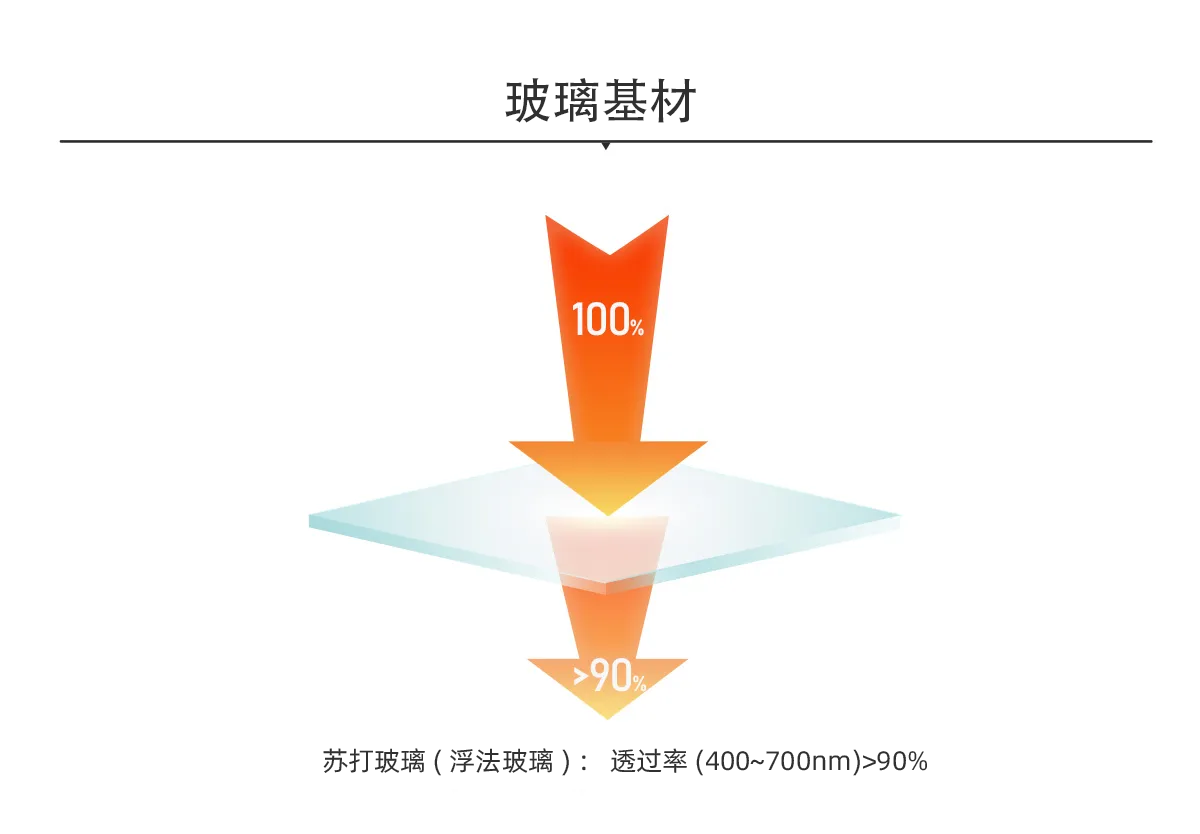

| 特征精度/整体精度 | ±2μm | 透过率 (400~700nm) |
>90% | ||||||
| 涂层类型 | 感光涂层 | 铬 + 感光涂层 | 白 PE + 感光涂层 | 膨胀率 | 0.00085％ (8.5μm/℃ of 1M) |
||||
| 反射率 | < 3.89% @550nm |
< 4.88% @540nm |
<4.68% @550nm |

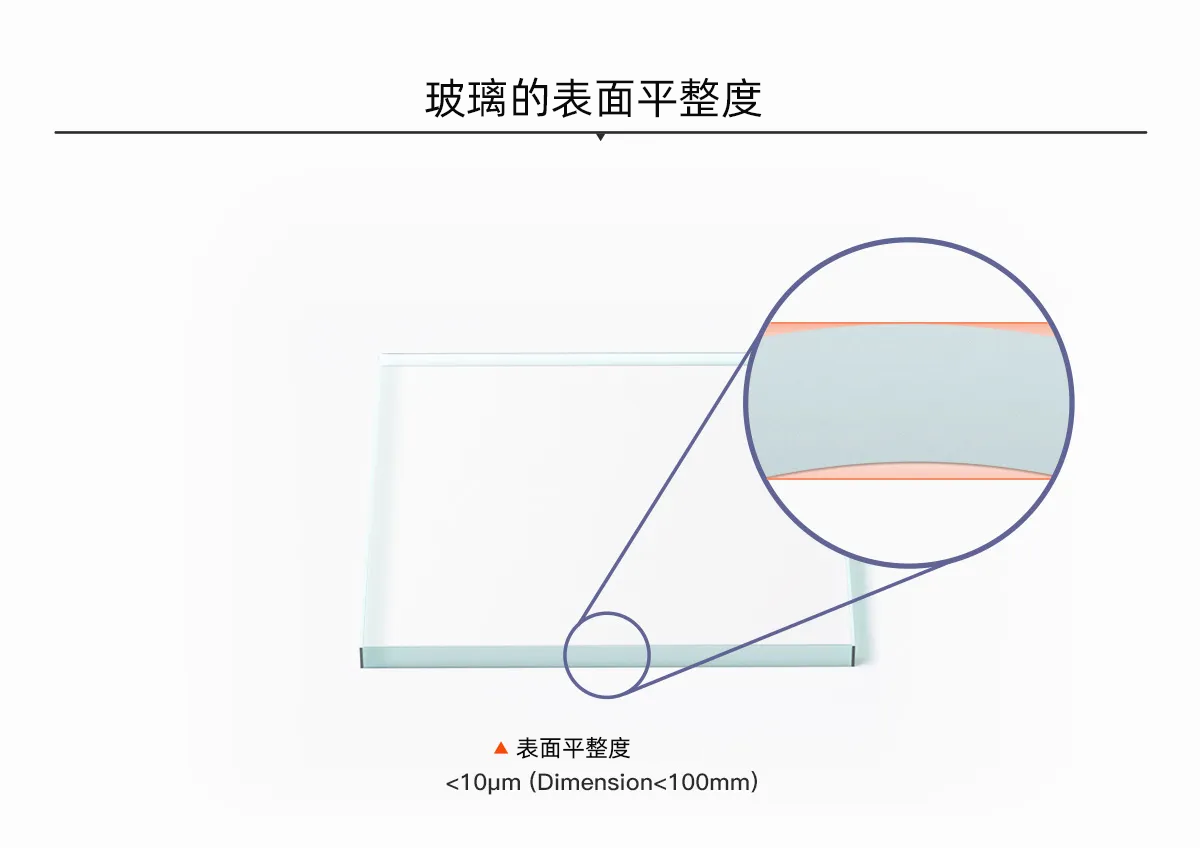

表面平整度 |
<10μm (外形长度<100mm) | ||||
| < 4.08% @650nm |
< 4.99% @640nm |
< 4.72% @650nm |
|||||||
| < 3.67% @750nm |
< 4.16% @740nm |
< 4.164% @750nm |
|||||||
| 涂层厚度 | 0.06mm (±0.01mm) |
0.04mm (±0.01mm) |
0.12mm (±0.01mm) |
厚度 | 1mm (±0.3mm) |
1.6mm (±0.3mm) |
3.2mm (±0.3mm) |
4mm (±0.3mm) |
4.8mm (±0.3mm) |

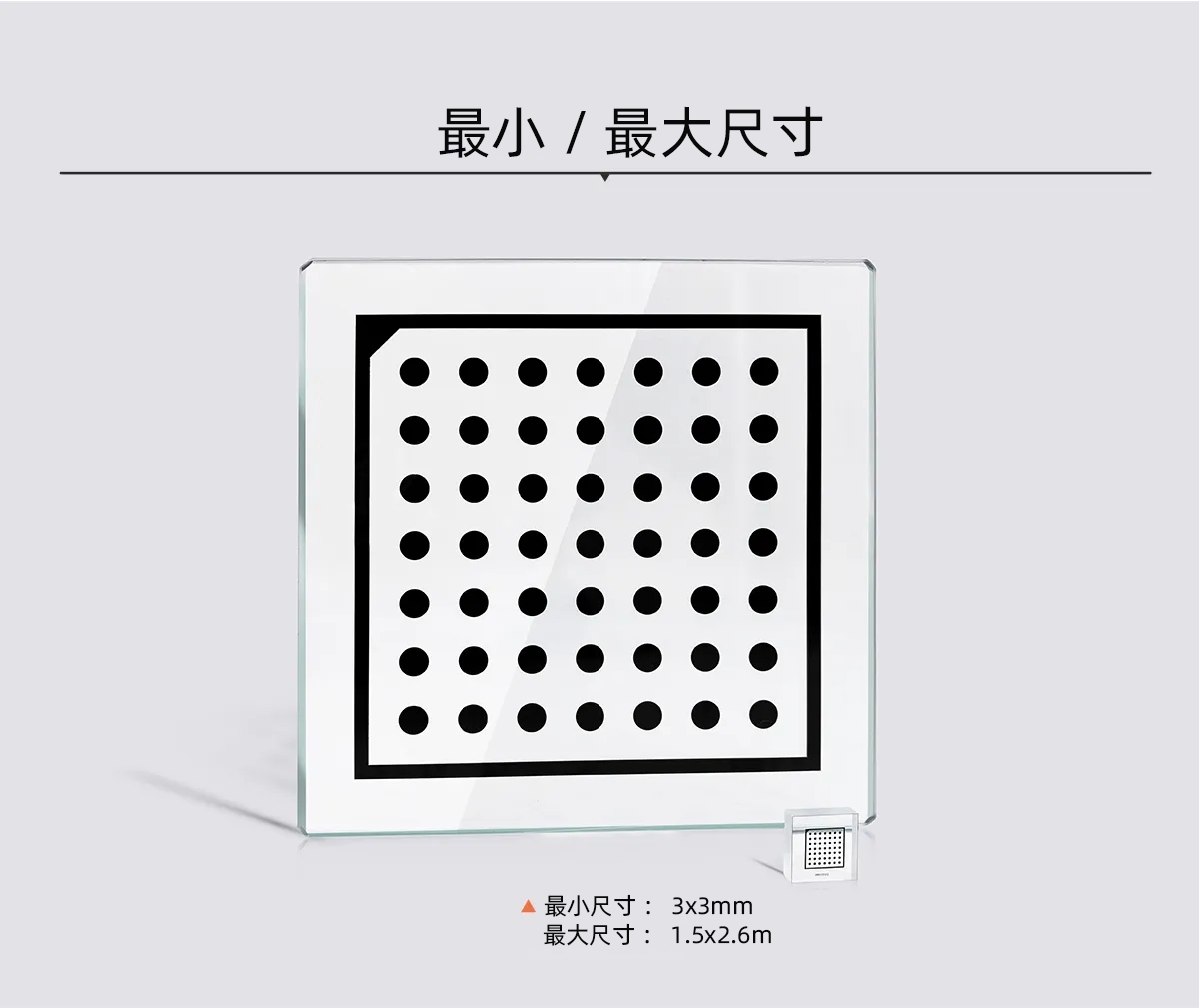

| 光密度 OD | >5 | >4.2 | >3 | 最小 / 最大尺寸 | MIN: 3x3mm (±0.1mm) MAX: 1.5x2.6m (±0.1mm) |
||||
| 哑光 / 反光涂层 | 哑光 | 哑光 | 哑光 | 洛氏硬度 | 3-3.5 HRA | ||||
| 反射 / 投射类型 | 透射式 | 透射式 | 反射式 | 表面质量 | Scratch/Dig 40-20 |
||||
| 正负图形 | 正片：图案着色 负片：图案干净 |

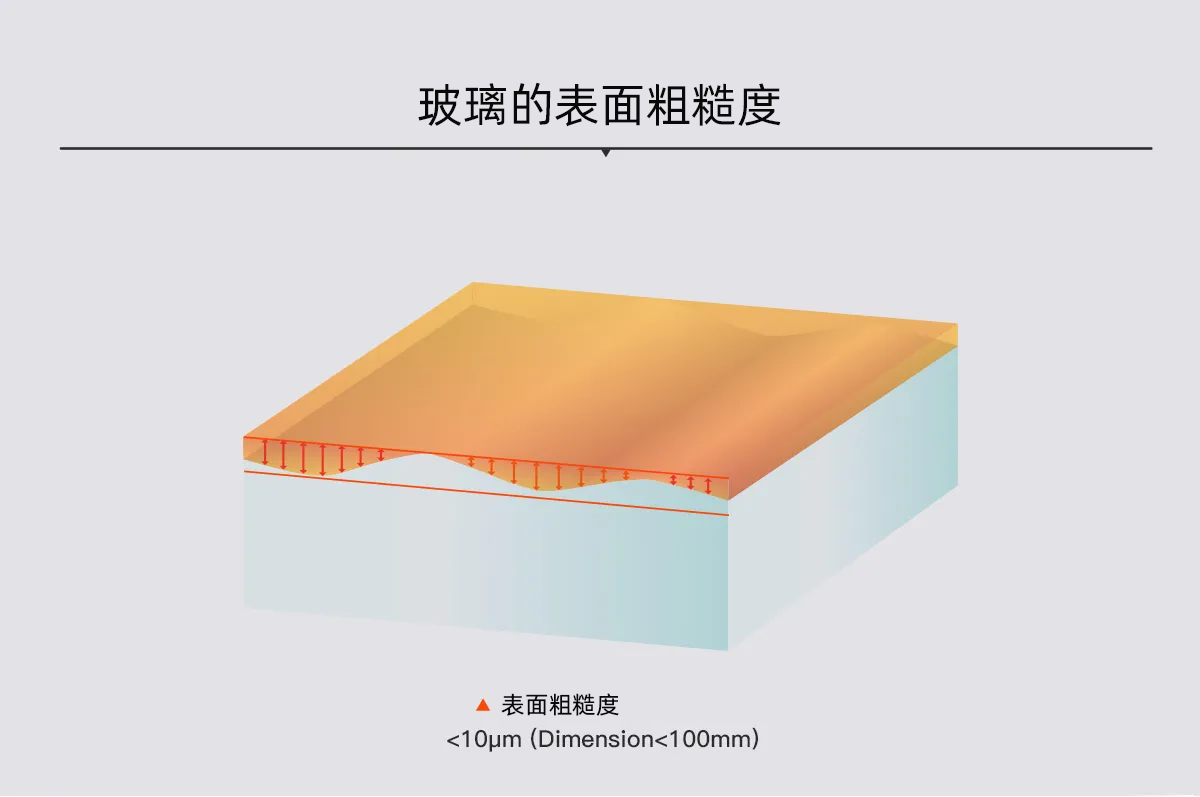

表面粗糙度 | <0.2-0.7μm | ||||||
| 保护涂层 | 可选择 | 切割 | 激光切割任意外形 (±0.01mm) | ||||||

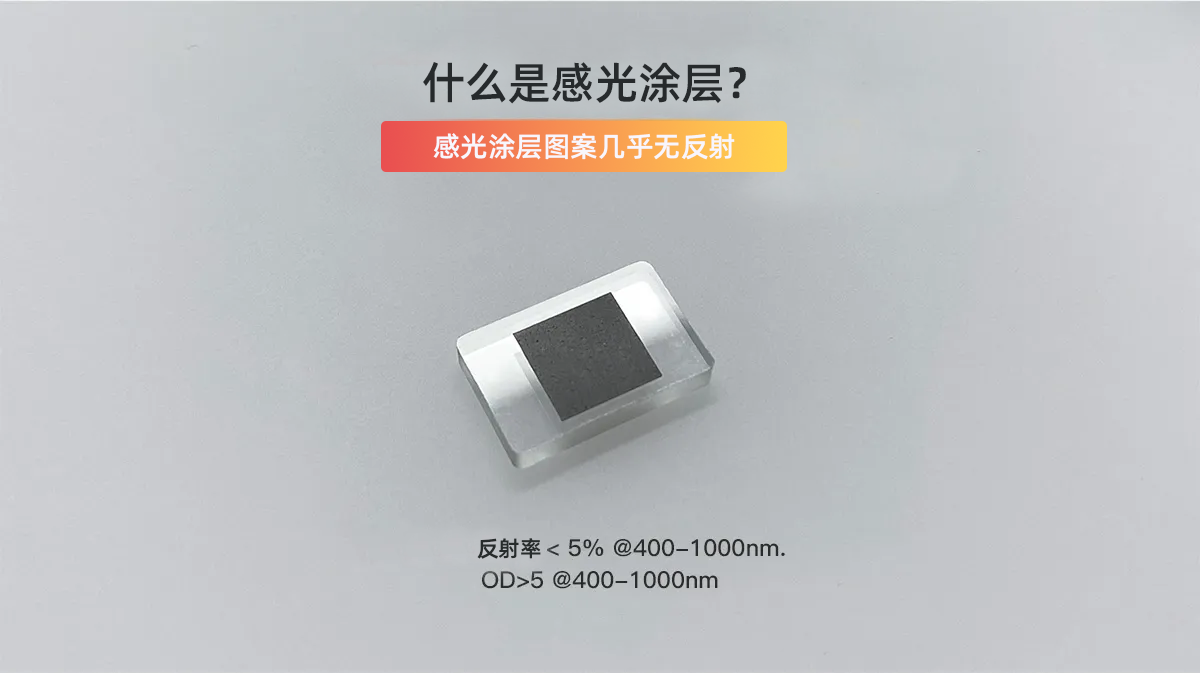

| 涂层类型 | |||
| 类型 |  |
 |
 |
| 感光涂层 | 铬 + 感光涂层 | 白 PE + 感光涂层 （完美替代陶瓷） |
|

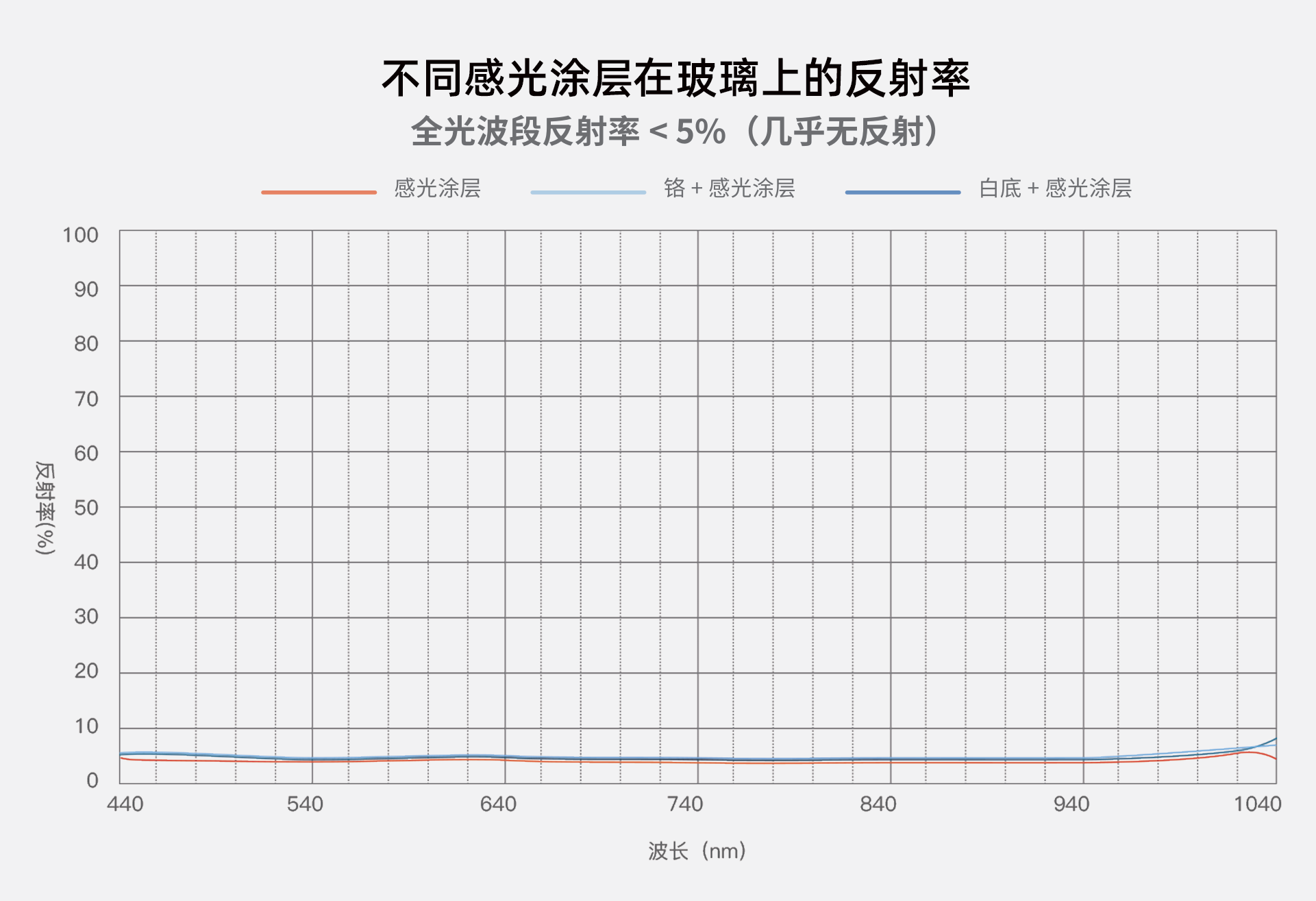

| 反射率 | < 3.89% @550nm | < 4.88% @540nm | <4.68% @550nm |
| < 4.08% @650nm | < 4.99% @640nm | < 4.72% @650nm | |
| < 3.67% @750nm | < 4.16% @740nm | < 4.164% @750nm | |
| 涂层厚度 | 0.06mm (±0.01mm) |
0.04mm (±0.01mm) |
0.12mm (±0.01mm) |
| 光密度 OD @550nm |
>5 | >4.2 | >3 |
| 哑光 / 反光涂层 | 哑光 | 哑光 | 哑光 |
| 反射 / 透射类型 | 透射式 | 透射式 | 反射式 |
|
• 外形公差±0.01mm. |
 |
